Trójniki niklowe

TRÓJNIKI NIKLOWE

Trójnik rurowy to inaczej kształtka rurowa. Jest to element połączeniowy wykorzystywany do rozgałęzienia istniejącego systemu rur. Trójniki są podstawowym modułem konstrukcyjnym w instalacjach wodociągowo-kanalizacyjnych. Trójniki charakteryzują się trzema wylotami, dzięki czemu wykonuje się z nich odgałęzienia boczne, modyfikujące bieg instalacji oraz umożliwiające rozbudowę instalacji o dalsze kierunki przesyłu i odbioru.

Trójniki rurowe mogą być stosowane w układach sprężonego powietrza, wody lub innych mediów płynnych i gazowych. Trójniki niklowe spotkać możemy w sprzęcie farmaceutycznym i chemicznym, w wymiennikach ciepła, kondensatorach oraz do zastosowań w przemyśle energetycznym i farmaceutycznym.

Dostarczamy trójniki niklowe równoprzelotowe, trójniki niklowe bezszwowe lub trójniki niklowe spawane o wymiarach wskazanych przez klienta.

Wszystkie trójniki niklowe, które oferujemy, wykonane są zgodnie z normą ASTM oraz w standardach do zastosowań ciśnieniowych – ASME oraz MSS SP-43.

Dla stałych klientów oferujemy utrzymanie stanów magazynowych zgodnie z ich zapotrzebowaniem i wewnętrzną logistyką.

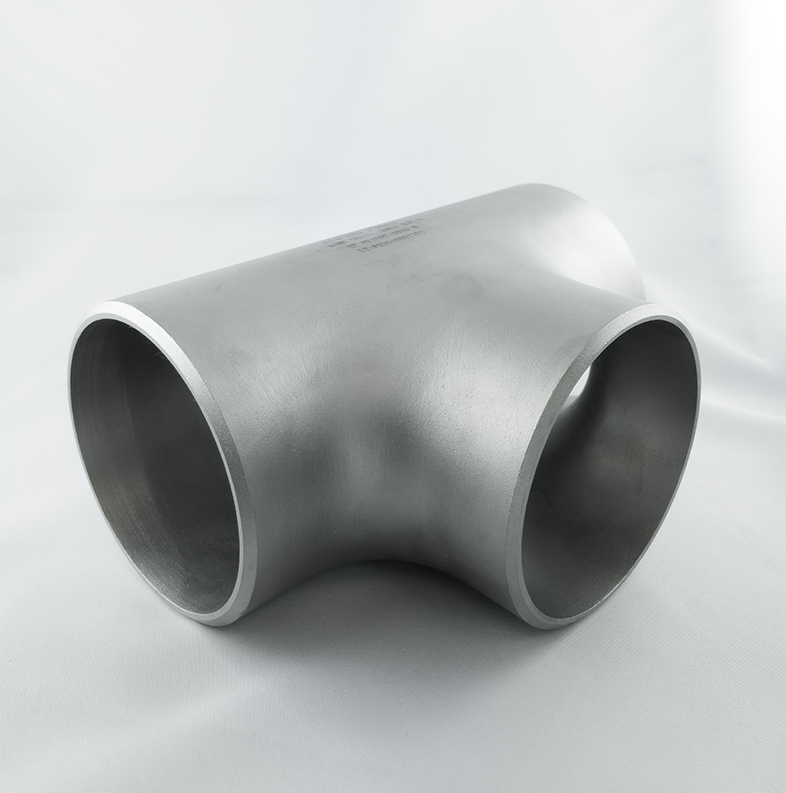

TRÓJNIKI NIKLOWE RÓWNOPRZELOTOWE

rodzaje bezszwowe lub spawane
normy ASTM B366 – ASME SB366
ASME B16.9
ASME B16.25
MSS SP-43
wymiary średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm)
grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm)

Oferujemy profesjonalne doradztwo techniczne

Masz pytania? My mamy odpowiedzi!



NPS Średnica zewnętrzna Center-to-End
Wejście (A) Wyjście (B)
1/2″ 21.3 25 25
3/4″ 26.7 29 29
1″ 33.4 38 38
1 1/4″ 42.2 48 48
1 1/2″ 48.3 57 57
2″ 60.3 64 64
2 1/2″ 73.0 76 76
3″ 88.9 86 86
3 1/2″ 101.6 95 95
4″ 114.3 105 105
5″ 141.3 124 124
6″ 168.0 143 143
8″ 219.1 178 178
10″ 273.0 216 216
12″ 323.8 254 254
14″ 355.6 279 279
16″ 406.40 305 305
18″ 457 343 343
20″ 508 381 381
22″ 559 419 419
24″ 610 432 432

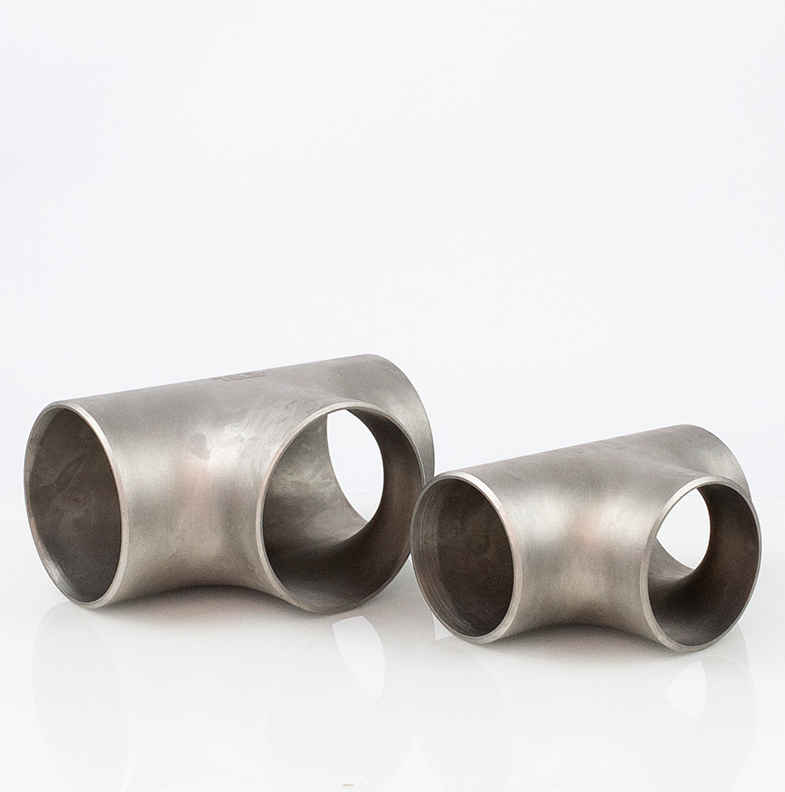

TRÓJNIKI NIKLOWE REDUKCYJNE

rodzaje bezszwowe lub spawane
normy ASTM B366 – ASME SB366
ASME B16.9
ASME B16.25
MSS SP-43
wymiary średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm)
grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS)
(1.65-59.51mm)



Rozmiary rur Średnica zewnętrzna Center-to-End
większy koniec mniejszy koniec większy koniec mniejszy koniec Run (C) Outlet (M)
1/2″ 1/4″
3/8″
21.3 13.7
17.3
25 25
3/4″ 3/8″
1/2″
26.7 17.3
21.3
29 29
1″ 1/2″
3/4″
33.4 21.3
26.7
38 38
1 1/4″ 1/2″

3/4″

1″

42.2 21.3
26.7
33.4
48 48
1 1/2″ 1/2″
3/4″
1″
1 1/4″
48.3 21.3
26.7
33.4
42.2
57 57
2″ 3/4″
1″
1 1/4″
1 1/2″
60.3 26.7
33.4
42.2
48.3
64 44

51

57

60

2 1/2″ 1″

1 1/4″

1 1/2″

2″

73.0 33.4
42.2
48.3
60.3
76 57

64

67

70

3″ 1 1/4″
1 1/2″
2″
2 1/2″
88.9 42.2
48.3
60.3
73.0
86 70

73

76

83

3 1/2″ 1 1/2″
2″
2 1/2″
3″
101.6 48.3
60.3
73.0
88.9
95 79
83
89
92
4″ 1 1/2″
2″
2 1/2″
3″

3 1/2″

114.3 48.3
60.3
73.0
88.9
101.6
105 86
89
95
98
102
5″ 2″
2 1/2″
3″
3 1/2″
4″
141.3 60.3
73.0
88.9
101.6
114.3
124 105
108
111
114
117
6″ 2 1/2″
3″
3 1/2″
4″
5″
168.0 73.0
88.9
101.6
114.3
141.3
143 121
124
127
130
137
8″ 3 1/2″
4″
5″
6″
219.1 101.6
114.3
141.3
168.3
178 152
156
162
168
10″ 4″
5″
6″
8″
273.0 114.3
141.3
168.3
219.1
216 184
191
194
203
12″ 5″
6″
8″
10″
323.8 141.3
168.3
219.1
273.0
254 216
219
229
241
14″ 6″
8″
10″
12″
355.6 168.3
219.1
273.0
323.8
279 238
248
257
270
16″ 6″
8″
10″
12″
14″
406.4 168.3
219.1
273.0
323.8
355.6
305 264
273
283
295
305
18″ 8″
10″
12″
14″
16″
457.0 219.1
273.0
323.8
355.6
406.4
343 298
308
321
330
330
20″ 8″
10″
12″
16″
14″
18″
508.0 219.1
273.0
323.8
355.6
406.4
457.0
381 324
333
346
356
356
368
22″ 10″
12″
16″
14″
18″
20″
559.0 273.0
323.8
355.6
406.4
457.0
508.0
419 359
371
381
381
394
406
24″ 10″
12″
16″
14″
18″
20″
22″
610.0 273.0
323.8
355.6
406.4
457.0
508.0
559.0
432 384
397
406
406
419
432
432
