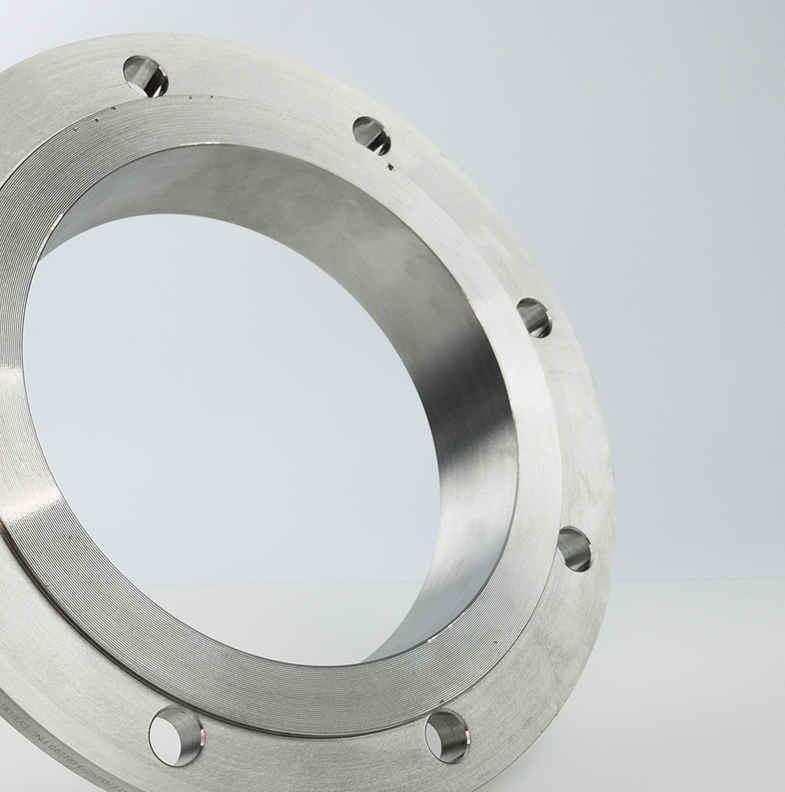

Wywijki niklowe

WYWIJKI NIKLOWE

Wywijki lub kołnierze to elementy armatury, które wykorzystywane są do łączenia rur bez spawania. Znane są pod różnymi nazwami, np. kryza, flansza, flanga.

Wywijki należą do najtańszych rodzajów połączeń kołnierzowych rur, z powodzeniem wykorzystywane są również do połączeń z wężami elastycznymi. Mogą być płaskie, z szyjką, zaślepiające lub gwintowane a do łączenia rur o dużych średnicach najlepiej nadają się wywijki luźne.

Wywijki – najczęstsze zastosowania

Wywijkę wspawuje się do rur a następnie skręca śrubami, co tworzy skuteczny, tani i szczelny sposób ich łączenia. Dzięki nim można tworzyć rozbudowane systemy rurociągowe z przeznaczeniem wodno-kanalizacyjnym czy gazowym lub do tworzenia instalacji przemysłowej aparatury chemicznej.

Wolften oferuje wywijki niklowe bezszwowe lub wywijki niklowe spawane, długie lub krótkie, o dowolnych wymiarach. Wszystkie magazynowane przez nas wywijki niklowe wykonane są zgodnie z normą ASTM oraz w standardach do zastosowań ciśnieniowych – ASME oraz MSS SP-43.



WYWIJKI NIKLOWE

rodzaje bezszwowe lub spawane
MSS-A; MSS-B; MSS-C
długie lub krótkie
normy ASTM B366 – ASME SB366
ASME B16.9
ASME B16.25
ASME B16.28
MSS SP-43
wymiary średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm)
grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm)

Oferujemy profesjonalne doradztwo techniczne

Masz pytania? My mamy odpowiedzi!



NPS Średnica zewnętrzna A (mm) R (mm) B (mm)
Minimum Maksimum Typ długi Typ krótki
1/2″ 20.5 22.8 76 51 3 35
3/4″ 25.9 28.1 76 51 3 43
1″ 32.6 35.0 102 51 3 51
1 1/4″ 41.4 43.6 102 51 5 64
1 1/2″ 47.5 49.9 102 51 6 74
2″ 59.5 62.4 152 64 8 92
2 1/2″ 72.2 75.3 152 64 8 105
3″ 88.1 91.3 152 64 10 127
3 1/2″ 100.8 104 152 76 10 140
4″ 113.5 116.7 152 76 11 157
5″ 140.5 144.3 203 76 11 186
6″ 167.5 171.3 203 89 13 216
8″ 218.3 222.1 203 102 13 270
10″ 272.3 277.2 254 127 13 324
12″ 323.1 328 254 152 13 381
14″ 354.8 359.9 305 152 13 413
16″ 405.6 411 305 152 13 470
18″ 456 462 305 152 13 533
20″ 507 514 305 152 13 584
22″ 558 565 305 152 13 641
24″ 609 616 305 152 13 692
