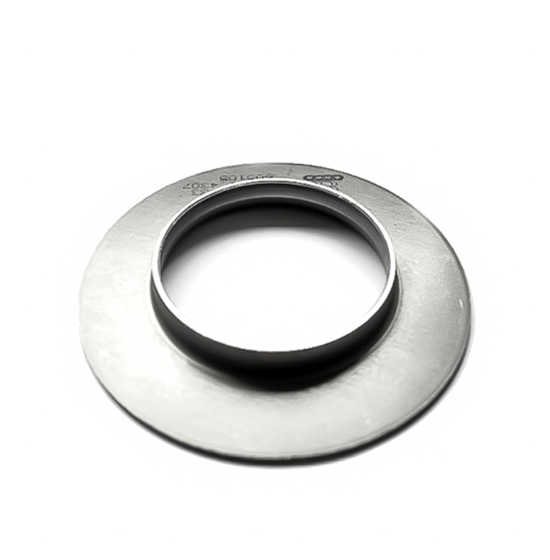

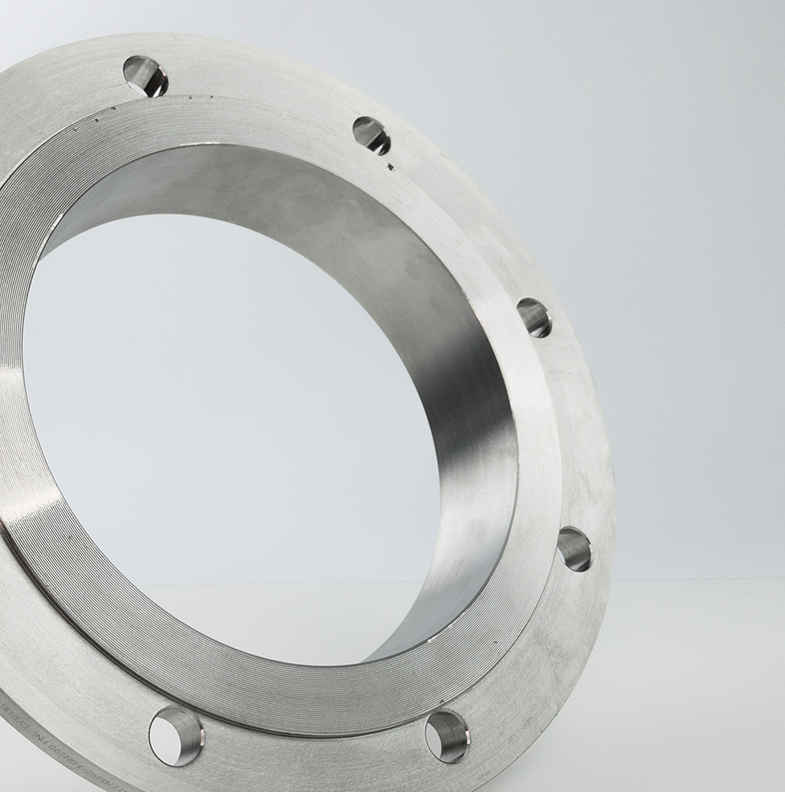

НИКЕЛЕВЫЕ ОТБОРТОВКИ
Отбортовки или фланцы — это элементы арматуры, которые используются для соединения труб без сварки. Они известны под разными названиями, например, трубное соединение или флянец.
Отбортовки являются одними из самых дешевых способов соединения фланцевых труб, они также успешно используются для соединений с гибкими шлангами. Они могут быть плоскими, с горлышком, глухими или резьбовыми, а для соединения труб большого диаметра лучше всего подходят свободные отбортовки.
Отбортовки — наиболее распространенные виды использования
Отбортовки приваривается к трубам, а затем скручивается винтами, что создает эффективный, недорогой и герметичный способ их соединения.
С их помощью можно создавать сложные трубопроводные системы с сантехническим или газовым назначением или создавать промышленные установки химического оборудования.
Wolften предлагает бесшовные никелевые отбортовки или сварные никелевые отбортовки, длинные или короткие, любых размеров. Все никелевые отбортовки, которые мы храним, изготовлены в соответствии со стандартом ASTM и стандартами для применения под давлением-ASME и MSS SP-43.
НИКЕЛЕВЫЕ ОТБОРТОВКИ |
|
| виды | бесшовные или сварные MSS-A; MSS-B; MSS-C długie lub krótkie |
| стандарты | ASTM B366 — ASME SB366 ASME B16.9 ASME B16.25 ASME B16.28 MSS SP-43 |
| размеры | наружный диаметр: 1/2» — 24″ (21.34-609.5mm) grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Мы предлагаем профессиональную техническую консультацию
У вас есть вопросы? У нас есть ответы!
| NPS | Średnica zewnętrzna | A (mm) | R (mm) | B (mm) | |||
| Minimum | Maksimum | Typ długi | Typ krótki | ||||
| 1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 | |
| 3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 | |
| 1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 | |
| 1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 | |
| 1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 | |
| 2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 | |
| 2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 | |
| 3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 | |
| 3 1/2″ | 100.8 | 104 | 152 | 76 | 10 | 140 | |
| 4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 | |
| 5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 | |
| 6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 | |
| 8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 | |
| 10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 | |
| 12″ | 323.1 | 328 | 254 | 152 | 13 | 381 | |
| 14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 | |
| 16″ | 405.6 | 411 | 305 | 152 | 13 | 470 | |
| 18″ | 456 | 462 | 305 | 152 | 13 | 533 | |
| 20″ | 507 | 514 | 305 | 152 | 13 | 584 | |
| 22″ | 558 | 565 | 305 | 152 | 13 | 641 | |
| 24″ | 609 | 616 | 305 | 152 | 13 | 692 | |
