НИКЕЛЕВЫЕ ТРОЙНИКИ
Трубчатый тройник или другими словами трубчатый фитинг, это соединительный элемент, используемый для разветвления существующей системы труб. Тройники являются основным конструкционным модулем в водопроводно-канализационных системах. Тройники характеризуются тремя выходами, благодаря чему из них изготавливаются боковые ответвления, изменяющие ход конструкции и позволяющие расширить установку с дальнейшими направлениями передачи и приема.
Тройники могут быть использованы в системах сжатого воздуха, воды или других жидких и газообразных средах. Никелевые тройники можно встретить в фармацевтическом и химическом оборудовании, в теплообменниках, конденсаторах, а также их используют для применения в энергетической и фармацевтической промышленности.
Мы поставляем никелевые тройники, бесшовные никелевые тройники или никелевые сварные тройники с размерами, указанными клиентом.
Все никелевые тройники, которые мы предлагаем, изготовлены в соответствии со стандартом ASTM и стандартами для применения под давлением – ASME и MSS SP-43.
Для постоянных клиентов мы предлагаем обслуживание складов в соответствии с Вашим спросом и внутренней логистикой

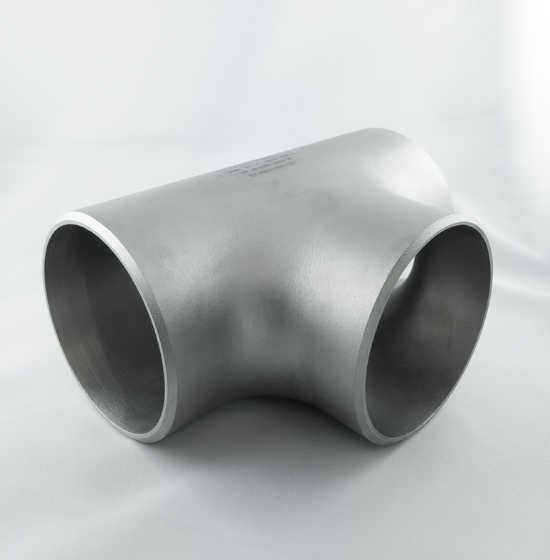

НИКЕЛЕВЫЕ ТРОЙНИКИ — РОВНОПРОХОДНЫЕ |
|
| типы | бесшовные или сварные |
| нормы | ASTM B366 — ASME SB366 ASME B16.9 ASME B16.25 MSS SP-43 |
| размеры | диаметр наружный: 1/2» — 24″ (21.34-609.5mm) толщина стенки: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Мы предлагаем профессиональную техническую консультацию
У вас есть вопросы? У нас есть ответы!
| НРТ | диаметр наружный | Center-to-End | ||
| Вход (A) | Выход (B) | |||
| 1/2″ | 21.3 | 25 | 25 | |
| 3/4″ | 26.7 | 29 | 29 | |
| 1″ | 33.4 | 38 | 38 | |
| 1 1/4″ | 42.2 | 48 | 48 | |
| 1 1/2″ | 48.3 | 57 | 57 | |
| 2″ | 60.3 | 64 | 64 | |
| 2 1/2″ | 73.0 | 76 | 76 | |
| 3″ | 88.9 | 86 | 86 | |
| 3 1/2″ | 101.6 | 95 | 95 | |
| 4″ | 114.3 | 105 | 105 | |
| 5″ | 141.3 | 124 | 124 | |
| 6″ | 168.0 | 143 | 143 | |
| 8″ | 219.1 | 178 | 178 | |
| 10″ | 273.0 | 216 | 216 | |
| 12″ | 323.8 | 254 | 254 | |
| 14″ | 355.6 | 279 | 279 | |
| 16″ | 406.40 | 305 | 305 | |
| 18″ | 457 | 343 | 343 | |
| 20″ | 508 | 381 | 381 | |
| 22″ | 559 | 419 | 419 | |
| 24″ | 610 | 432 | 432 | |

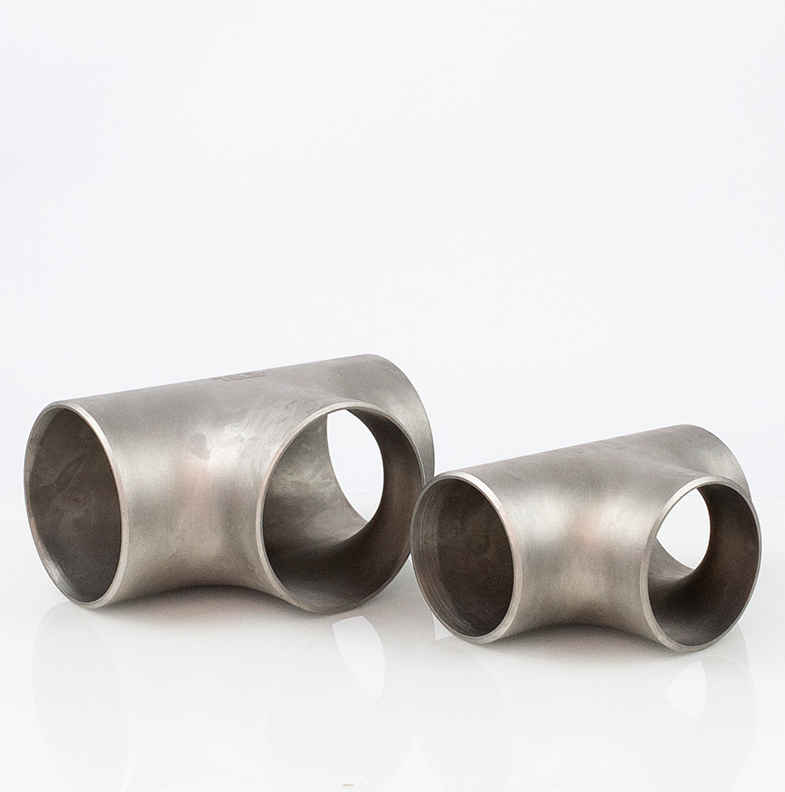

ТРОЙНИКИ НИКЕЛИВЫЕ РЕДУКЦИОННЫЕ |
|
| типы | бесшовные или сварные |
| нормы | ASTM B366 — ASME SB366 ASME B16.9 ASME B16.25 MSS SP-43 |
| розмеры | диаметр наружный: 1/2» — 24″ (21.34-609.5mm) толщина стенки: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
| Розмеры труб | диаметр наружный | Center-to-End | ||||
| больший конец | меньший конец | больший конец | меньший конец | Run (C) | Outlet (M) | |
| 1/2″ | 1/4″ 3/8″ |
21.3 | 13.7 17.3 |
25 | 25 | |
| 3/4″ | 3/8″ 1/2″ |
26.7 | 17.3 21.3 |
29 | 29 | |
| 1″ | 1/2″ 3/4″ |
33.4 | 21.3 26.7 |
38 | 38 | |
| 1 1/4″ | 1/2″
3/4″ 1″ |
42.2 | 21.3 26.7 33.4 |
48 | 48 | |
| 1 1/2″ | 1/2″ 3/4″ 1″ 1 1/4″ |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 | |
| 2″ | 3/4″ 1″ 1 1/4″ 1 1/2″ |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44
51 57 60 |
|
| 2 1/2″ | 1″
1 1/4″ 1 1/2″ 2″ |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57
64 67 70 |
|
| 3″ | 1 1/4″ 1 1/2″ 2″ 2 1/2″ |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70
73 76 83 |
|
| 3 1/2″ | 1 1/2″ 2″ 2 1/2″ 3″ |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
|
| 4″ | 1 1/2″ 2″ 2 1/2″ 3″ 3 1/2″ |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
|
| 5″ | 2″ 2 1/2″ 3″ 3 1/2″ 4″ |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
|
| 6″ | 2 1/2″ 3″ 3 1/2″ 4″ 5″ |
168.0 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
|
| 8″ | 3 1/2″ 4″ 5″ 6″ |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
|
| 10″ | 4″ 5″ 6″ 8″ |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
|
| 12″ | 5″ 6″ 8″ 10″ |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
|
| 14″ | 6″ 8″ 10″ 12″ |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
|
| 16″ | 6″ 8″ 10″ 12″ 14″ |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
|
| 18″ | 8″ 10″ 12″ 14″ 16″ |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
|
| 20″ | 8″ 10″ 12″ 16″ 14″ 18″ |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
|
| 22″ | 10″ 12″ 16″ 14″ 18″ 20″ |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
|
| 24″ | 10″ 12″ 16″ 14″ 18″ 20″ 22″ |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
|
