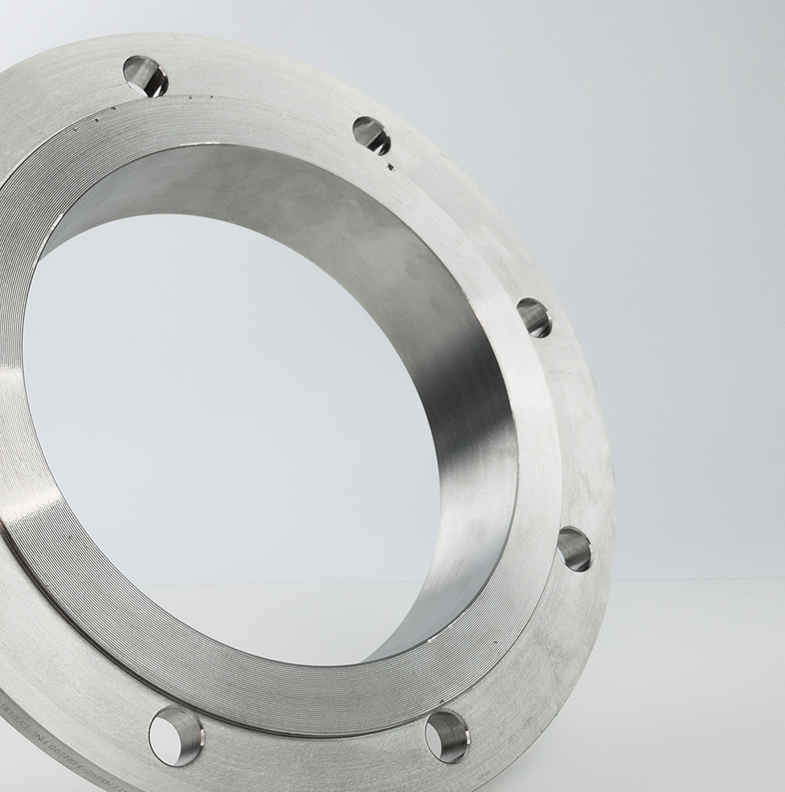

ТИТАНОВЫЕ ОТБОРТОВКИ
Отбортовки, также называемые фланцами, являются элементами фитингов. Они находят применение при соединении труб в конструкциях.
Отбортовки — это самый дешевый тип фланцевого соединения, который хорошо подходит для многих соединений. Он также используется для соединений с гибкими шлангами.
Можно выделить плоские, с горловиной, глухие и резьбовые отбортовки, а для соединения труб большого диаметра используется свободные обортовки. Они подбираются с учетом давления в инфраструктуре и диаметра образующих ее труб. Отбортовка может упоминаться под другим названием, например, трубное соединение или флянец.
Титановые отбортовки и их применение
Отбортовки используются при строительстве водопроводных, газовых, канализационных трубопроводов или других частей установки, например промышленного химического оборудования. Отбортовки используют как часть бочки ролика в валах, отделяя соседние борозды и образуя боковые стенки заготовок.
Мы предлагаем титановые отбортовки различного вида: бесшовные или сварные, длинные или короткие, с различными размерами, адаптированные к потребностям клиента. Все титановые отбортовки из нашего ассортимента изготавливаются в соответствии со стандартом ASTM и стандартами для применения под возействием давлением – ASME и MSS SP-43.

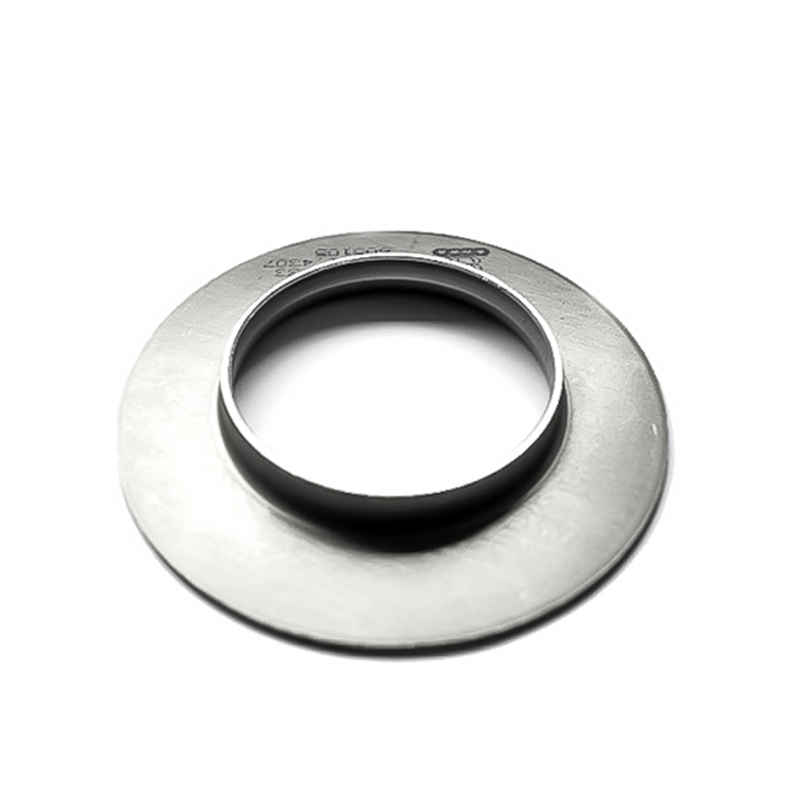

ТИТАНОВЫЕ ОТБОРТОВКИ |
|
| типы | бесшовные или сварные MSS-A; MSS-B; MSS-C długie lub krótkie |
| стандарты | ASTM B363 — ASME SB363 ASME B16.9 ASME B16.25 ASME B16.28 MSS SP-43 |
| размер | наружный диаметр: 1/2» — 24″ (21.34-609.5mm) толщина стенок: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Мы предлагаем профессиональную техническую консультацию
У вас есть вопросы? У нас есть ответы!
| NPS | наружный диаметр | A (mm) | R (mm) | B (mm) | |||
| Minimum | Maksimum | Typ długi | Typ krótki | ||||
| 1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 | |
| 3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 | |
| 1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 | |
| 1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 | |
| 1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 | |
| 2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 | |
| 2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 | |
| 3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 | |
| 3 1/2″ | 100.8 | 104 | 152 | 76 | 10 | 140 | |
| 4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 | |
| 5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 | |
| 6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 | |
| 8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 | |
| 10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 | |
| 12″ | 323.1 | 328 | 254 | 152 | 13 | 381 | |
| 14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 | |
| 16″ | 405.6 | 411 | 305 | 152 | 13 | 470 | |
| 18″ | 456 | 462 | 305 | 152 | 13 | 533 | |
| 20″ | 507 | 514 | 305 | 152 | 13 | 584 | |
| 22″ | 558 | 565 | 305 | 152 | 13 | 641 | |
| 24″ | 609 | 616 | 305 | 152 | 13 | 692 | |
