Flange in nichel

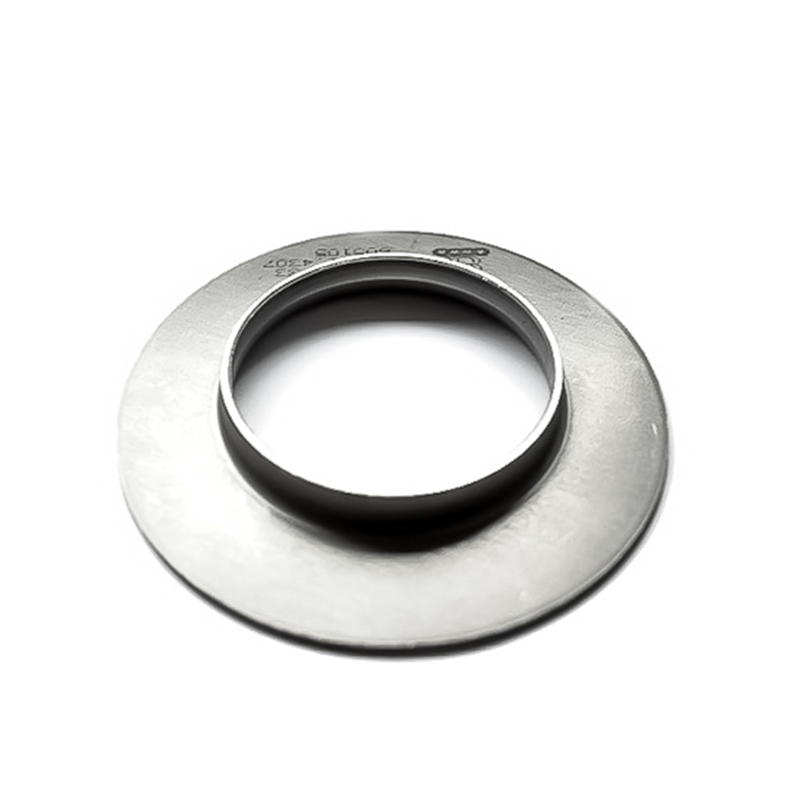

FLANGE IN NICHEL

Le flange sono elementi di raccorderia che vengono utilizzati per collegare i tubi senza saldarli.

Le flange stampate sono il tipo più economico di collegamento a flangia, che viene utilizzato anche per collegamenti con tubi flessibili. Le flange possono essere piane, a collare, cieche e filettate, e per la giunzione di tubi di grande diametro si utilizzano le flange libere.

Flange – applicazioni più frequenti

La flangia viene saldata ai tubi e successivamente avvitata mediante viti, creando un collegamento efficace, economico e stagno tra i tubi. Grazie ad esse è possibile creare estesi impianti di tubazioni per acquedotto, fognatura o per il gas, oppure per creare impianti chimici industriali.

Wolften offre flange in nichel senza saldature, o flange in nichel saldate, lunghe o corte, di ogni dimensione. Tutte le flange in nichel presenti nel nostro magazzino sono realizzate secondo la norma ASTM e le norme sui dispositivi in pressione ASME e MSS SP-43.



FLANGE IN NICHEL

tipi senza saldatura o saldati
MSS-A; MSS-B; MSS-C
lungo o corto
norme ASTM B366 – ASME SB366
ASME B16.9
ASME B16.25
ASME B16.28
MSS SP-43
dimensioni diametro esterno: 1/2” – 24″ (21.34-609.5mm)
spessore del muro: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm)

Offriamo consulenza tecnica professionale

Hai delle domande? Noi abbiamo le risposte!

flange in nichel



NPS Diametro esterno A (mm)
R (mm)
B (mm)
Minimo Massimo
Tipo lungo
Tipo corto
1/2″ 20.5 22.8 76 51 3 35
3/4″ 25.9 28.1 76 51 3 43
1″ 32.6 35.0 102 51 3 51
1 1/4″ 41.4 43.6 102 51 5 64
1 1/2″ 47.5 49.9 102 51 6 74
2″ 59.5 62.4 152 64 8 92
2 1/2″ 72.2 75.3 152 64 8 105
3″ 88.1 91.3 152 64 10 127
3 1/2″ 100.8 104 152 76 10 140
4″ 113.5 116.7 152 76 11 157
5″ 140.5 144.3 203 76 11 186
6″ 167.5 171.3 203 89 13 216
8″ 218.3 222.1 203 102 13 270
10″ 272.3 277.2 254 127 13 324
12″ 323.1 328 254 152 13 381
14″ 354.8 359.9 305 152 13 413
16″ 405.6 411 305 152 13 470
18″ 456 462 305 152 13 533
20″ 507 514 305 152 13 584
22″ 558 565 305 152 13 641
24″ 609 616 305 152 13 692
