ТИТАН

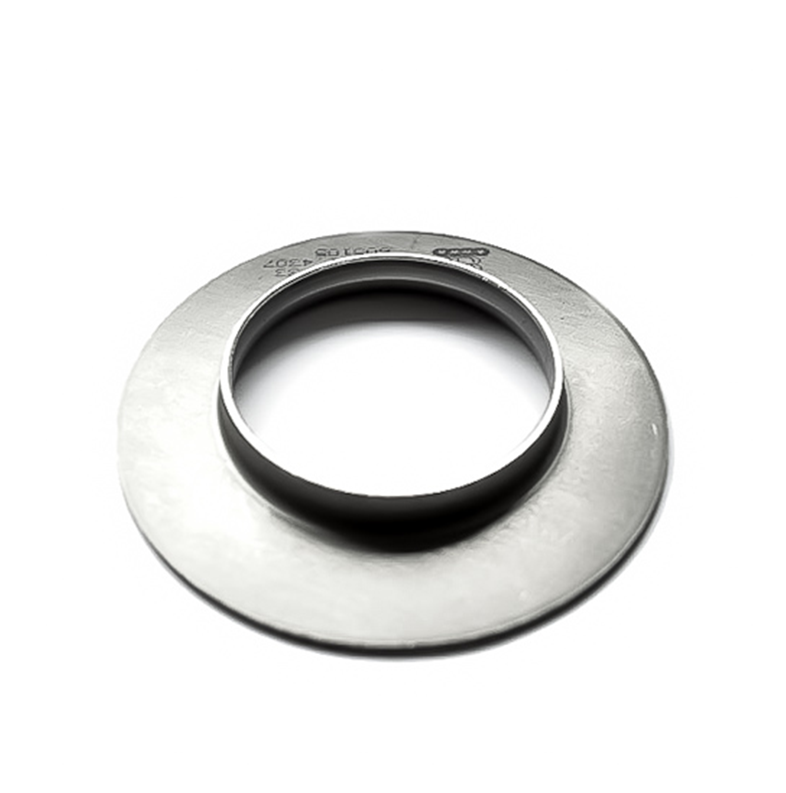

ТИТАНОВІ ВІДБОРТУВАННЯ
Відбортування, також звані фланцями, є елементами фітингів. Вони знаходять застосування при з’єднанні труб у конструкціях.
Відбортування – це найдешевший тип фланцевого з’єднання, який добре підходить для багатьох з’єднань. Він також використовується для з’єднань із гнучкими шлангами.
Можна виділити плоскі, з горловиною, глухі та різьбові відбортування, а для з’єднання труб великого діаметру використовується вільне обгортування. Вони підбираються з урахуванням тиску в інфраструктурі і діаметра труб, що її утворюють. Відбортування може згадуватися під іншою назвою, наприклад, трубне з’єднання або флянець.
Титанові відбортування та їх застосування
Відбортування, що використовується для з’єднання, приварюються до труб і скручуються гвинтами. Таке кріплення забезпечує ефективне, дешеве та щільне з’єднання труб без необхідності зварювання чи нарізування різьблення.
Відбортування використовуються при будівництві водопровідних, газових, каналізаційних трубопроводів або інших частин установки, наприклад, промислового хімічного обладнання. Відбортування використовують як частину бочки ролика у валах, відокремлюючи сусідні борозни і утворюючи бічні стінки заготовок.
Ми пропонуємо титанові відбортування різного виду: безшовні або зварені, довгі або короткі, з різними розмірами, адаптовані до потреб клієнта. Всі титанові відбортовки з нашого асортименту виготовляються відповідно до стандарту ASTM та стандартів для застосування під впливом тиску – ASME та MSS SP-43.
WYWIJKI TYTANOWE |
|
| rodzaje | bezszwowe lub spawane MSS-A; MSS-B; MSS-C długie lub krótkie |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 ASME B16.28 MSS SP-43 |
| wymiary | średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm) grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Ми пропонуємо професійну технічну консультацію
У вас є питання? Ми маємо відповіді!
| NPS | Średnica zewnętrzna | A (mm) | R (mm) | B (mm) | |||
| Minimum | Maksimum | Typ długi | Typ krótki | ||||
| 1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 | |
| 3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 | |
| 1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 | |
| 1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 | |
| 1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 | |
| 2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 | |
| 2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 | |
| 3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 | |
| 3 1/2″ | 100.8 | 104 | 152 | 76 | 10 | 140 | |
| 4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 | |
| 5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 | |
| 6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 | |
| 8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 | |
| 10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 | |
| 12″ | 323.1 | 328 | 254 | 152 | 13 | 381 | |
| 14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 | |
| 16″ | 405.6 | 411 | 305 | 152 | 13 | 470 | |
| 18″ | 456 | 462 | 305 | 152 | 13 | 533 | |
| 20″ | 507 | 514 | 305 | 152 | 13 | 584 | |
| 22″ | 558 | 565 | 305 | 152 | 13 | 641 | |
| 24″ | 609 | 616 | 305 | 152 | 13 | 692 | |
