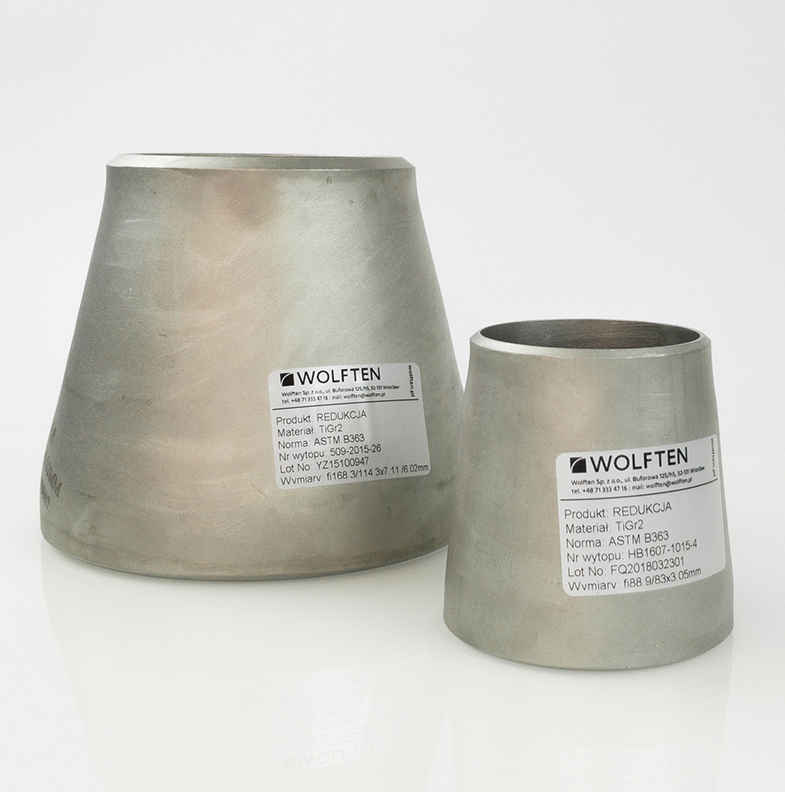

REDUKCJE TYTANOWE
Redukcje (lub zwężki) rurowe to elementy stosowane tam, gdzie występuje potrzeba połączenia rur o różnych średnicach znamionowych na długości rurociągu, zachowując przy tym pełną szczelność połączenia i ciągłość instalacji.
Wykorzystywane są przy budowie instalacji ciepłowniczych, systemach do przesyłania substancji gazowych lub ciekłych. Znajdują zastosowanie w przemyśle chemicznym, górnictwie, bioprzemyśle, budownictwie, a także przy produkcji żywności i artykułów paszowych, do produkcji tworzyw sztucznych oraz w przemyśle automotive.
Oferujemy redukcje symetryczne (koncentryczne) i niesymetryczne (ekscentryczne), bezszwowe lub spawane w szerokiej gamie wymiarów i konfiguracji. Umożliwiamy realizację niestandardowych redukcji, zgodnie ze specyfikacjami określonymi przez klienta.
Wszystkie oferowane przez nas redukcje tytanowe są wykonane zgodnie z normą ASTM oraz w standardach do zastosowań ciśnieniowych – ASME oraz MSS SP-43.
REDUKCJE TYTANOWE |
|
| rodzaje | symetryczna i niesymetryczna bezszwowe lub spawane |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 MSS SP-43 |
| wymiary | średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm) grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Oferujemy profesjonalne doradztwo techniczne
Masz pytania? My mamy odpowiedzi!
| Rozmiary rur | Średnica zewnętrzna | Center-to-End | ||
| większy koniec | mniejszy koniec | większy koniec | mniejszy koniec | |
| 3/4″ | 3/8″ 1/2″ | 26.7 | 17.3 21.3 | 38 |
| 1″ | 1/2″ 3/4″ | 33.4 | 21.3 26.7 | 51 |
| 1 1/4″ | 1/2″ 3/4″ 1″ | 42.2 | 21.3 26.7 33.4 | 51 |
| 1 1/2″ | 1/2″ 3/4″ 1″ 1 1/4″ | 48.3 | 21.3 26.7 33.4 42.2 | 64 |
| 2″ | 3/4″ 1″ 1 1/4″ 1 1/2″ | 60.3 | 26.7 33.4 42.2 48.3 | 76 |
| 2 1/2″ | 1″ 1 1/4″ 1 1/2″ 2″ | 73.0 | 33.4 42.2 48.3 60.3 | 89 |
| 3″ | 1 1/4″ 1 1/2″ 2″ 2 1/2″ | 88.9 | 42.2 48.3 60.3 73.0 | 89 |
| 3 1/2″ | 1 1/2″ 2″ 2 1/2″ 3″ | 101.6 | 48.3 60.3 73.0 88.9 | 102 |
| 4″ | 1 1/2″ 2″ 2 1/2″ 3″ 3 1/2″ | 114.3 | 48.3 60.3 73.0 88.9 101.6 | 102 |
| 5″ | 2″ 2 1/2″ 3″ 3 1/2″ 4″ | 141.3 | 60.3 73.0 88.9 101.6 114.30 | 127 |
| 6″ | 2 1/2″ 3″ 3 1/2″ 4″ 5″ | 168.0 | 73.0 88.9 101.6 114.3 141.3 | 140 |
| 8″ | 3 1/2″ 4″ 5″ 6″ | 219.1 | 88.9 101.6 114.3 141.3 168.3 | 152 |
| 10″ | 4″ 5″ 6″ 8″ | 273 | 101.6 114.3 141.3 168.3 219.1 | 178 |
| 12″ | 5″ 6″ 8″ 10″ | 323.8 | 114.3 141.3 168.3 219.1 273.0 | 203 |
| 14″ | 6″ 8″ 10″ 12″ | 355.6 | 141.3 168.3 219.1 273.0 323.8 | 330 |
| 16″ | 8″ 10″ 12″ 14″ | 406.4 | 168.3 219.1 273.0 323.8 355.6 | 356 |
| 18″ | 8″ 10″ 12″ 14″ 16″ | 457 | 219.1 273.0 323.8 355.6 406.4 | 381 |
| 20″ | 8″ 10″ 12″ 14″ 16″ 18″ | 508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 | 508 |
| 22″ | 10″ 12″ 14″ 16″ 18″ 20″ | 559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 | 508 |
| 24″ | 10″ 12″ 14″ 16″ 18″ 20″ 22″ | 610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 | 508 |
