dennice tytanowe

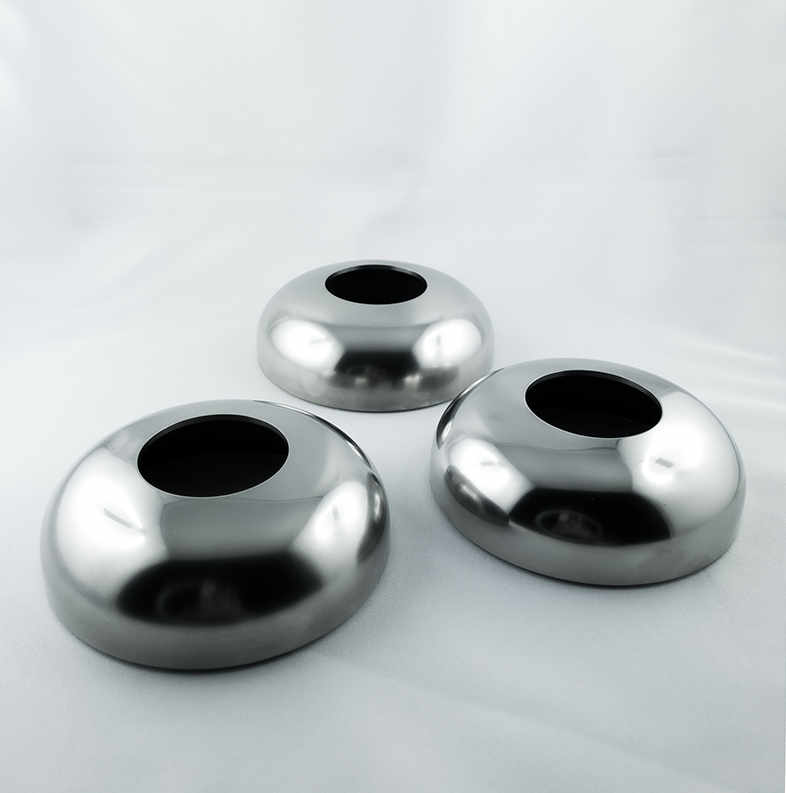

DENNICE TYTANOWE

Dennice służą przede wszystkim jako zamknięcie otworów. Mogą być elementami kotłów lub zbiorników, montowanymi w ich dolnej części. Wykorzystywane są do zamykania końcówek rur i zbiorników narażonych na ciśnienie wewnętrzne. Ich kształt nie jest bez znaczenia, ponieważ wypukłość dennicy umożliwia prawidłowe rozmieszczenie naprężenia na krańcach przewodów pod ciśnieniem, w przeciwieństwie do płaskiego dna, gdzie dochodziłoby do dużego naprężenia wzdłuż krawędzi spawania. Dennice występują w szerokiej gamie kształtów i form: płaskie, stożkowe, elipsoidalne lub talerzowe, koszykowe, kuliste i półkuliste, zaślepiające i dyfuzyjne, płaskie lub o małej wypukłości.

Dennice tytanowe i ich zastosowanie

  • Dennica płaska wykorzystywana jest do zabudowy rurociągów przesyłających wodę lub inne substancje o neutralnym ciśnieniu.
  • Dennica stożkowa przeznaczona jest do użytku w zbiornikach bezciśnieniowych i niskociśnieniowych, gdzie wygoda usuwania cieczy z pojemnika jest uzależniona od kąta nachylenia stożka.
  • Dennica elipsoidalna charakteryzuje się dużą sztywnością, dlatego jest stosowana w zbiornikach wysokociśnieniowych; może mieć małą lub dużą wypukłość.

Wszystkie dennice tytanowe, które oferujemy, są wykonane zgodnie z normą ASTM oraz w standardach do zastosowań ciśnieniowych – ASME oraz MSS SP-43.



DENNICE TYTANOWE

normy ASTM B363 – ASME SB363
ASME B16.25
ASME B16.28
MSS SP-43
wymiary średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm)
grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS)
(1.65-59.51mm)

Oferujemy profesjonalne doradztwo techniczne

Masz pytania? My mamy odpowiedzi!

dennice tytanowe



NPS Średnica zewnętrzna A (mm)
1/2″ 21.3 25
3/4″ 26.7 25
1″ 33.4 38
1 1/4″ 42.2 38
1 1/2″ 48.3 38
2″ 60.3 38
2 1/2″ 73.0 38
3″ 88.9 51
3 1/2″ 101.6 64
4″ 114.3 64
5″ 141.3 76
6″ 168.0 89
8″ 219.1 102
10″ 273.0 127
12″ 323.8 152
14″ 355.6 165
16″ 406.40 178
18″ 457 203
20″ 508 229
22″ 559 254
24″ 610 267
