WYWIJKI TYTANOWE

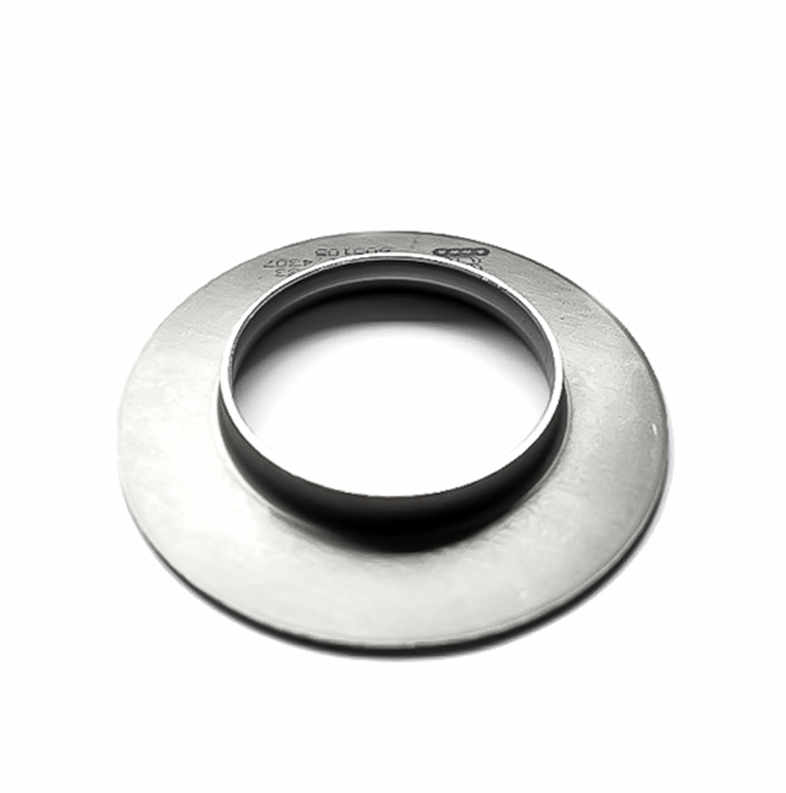

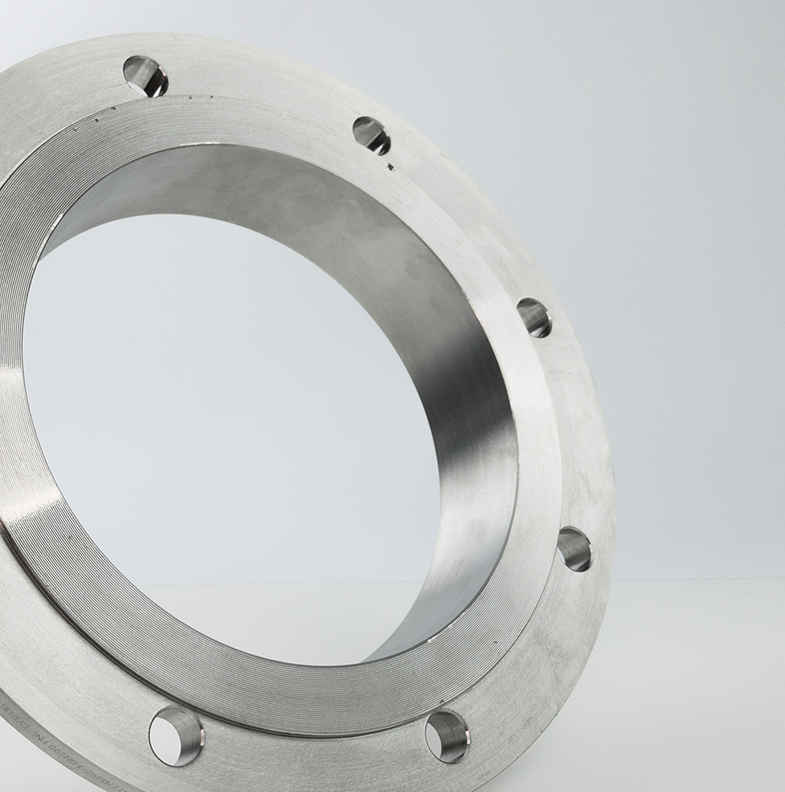

Wywijki, zwane także kołnierzami wywijanymi, są elementami armatury. Znajdują zastosowanie przy łączeniu rur w instalacjach.
Wywijka kołnierzowa jest najtańszym rodzajem połączenia kołnierzowego, które sprawdza się przy wielu zespojeniach. Stosuje się ją również do połączeń z wężami elastycznymi.
Wyróżniamy wywijki płaskie, z szyjką, zaślepiające i gwintowane, a do łączenia rur o dużych średnicach stosuje się wywijkę luźną. Dobiera się je biorąc pod uwagę ciśnienie w infrastrukturze oraz średnicę tworzących ją rur. Wywijka może występować pod inną nazwą, np. kryza, flansza lub flanga.
Wywijki tytanowe i ich zastosowania
Wywijkę służącą do łączenia wspawuje się do rur i skręca się śrubami. Takie mocowanie zapewnia skuteczne, tanie i szczelne połączenie rur, bez konieczności spawania czy gwintowania.
Wywijki wykorzystuje się przy budowie rurociągów wodociągowych, gazowych, kanalizacyjnych lub innych części instalacji np. przemysłowej aparatury chemicznej. Wywijkę stosuje się jako część beczki walca w walcarkach, oddzielającą sąsiednie bruzdy i tworzącą boczne ścianki wykrojów.
W ofercie posiadamy wywijki tytanowe bezszwowe lub spawane, długie lub krótkie, o różnych wymiarach, dostosowanych do potrzeb klienta. Wszystkie wywijki tytanowe z naszej oferty są wykonane zgodnie z normą ASTM oraz w standardach do zastosowań ciśnieniowych – ASME oraz MSS SP-43.
WYWIJKI TYTANOWE |
|
| rodzaje | bezszwowe lub spawane MSS-A; MSS-B; MSS-C długie lub krótkie |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 ASME B16.28 MSS SP-43 |
| wymiary | średnica zewnętrzna: 1/2” – 24″ (21.34-609.5mm) grubość ścianek: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Oferujemy profesjonalne doradztwo techniczne
Masz pytania? My mamy odpowiedzi!
| NPS | Średnica zewnętrzna | A (mm) | R (mm) | B (mm) | |||
| Minimum | Maksimum | Typ długi | Typ krótki | ||||
| 1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 | |
| 3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 | |
| 1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 | |
| 1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 | |
| 1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 | |
| 2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 | |
| 2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 | |
| 3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 | |
| 3 1/2″ | 100.8 | 104 | 152 | 76 | 10 | 140 | |
| 4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 | |
| 5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 | |
| 6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 | |
| 8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 | |
| 10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 | |
| 12″ | 323.1 | 328 | 254 | 152 | 13 | 381 | |
| 14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 | |
| 16″ | 405.6 | 411 | 305 | 152 | 13 | 470 | |
| 18″ | 456 | 462 | 305 | 152 | 13 | 533 | |
| 20″ | 507 | 514 | 305 | 152 | 13 | 584 | |
| 22″ | 558 | 565 | 305 | 152 | 13 | 641 | |
| 24″ | 609 | 616 | 305 | 152 | 13 | 692 | |
