TITAN

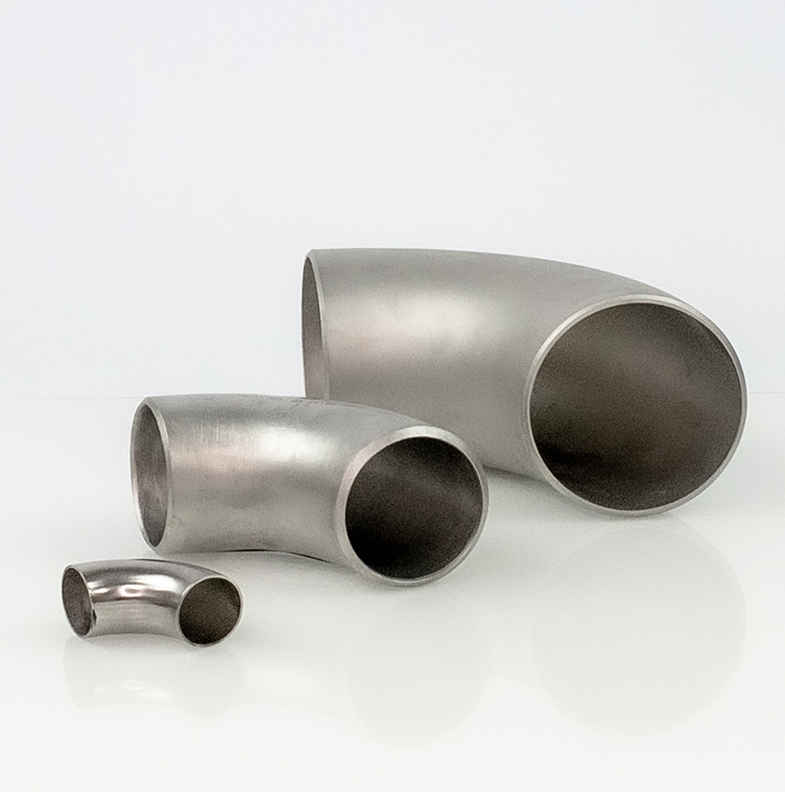

GEBOGENE TITANELEMENTE
Gebogene Elemente und L-Stücke sind beliebte und häufig verwendete Rohrelemente, die ihre Richtung und Ausrichtung ändern können.
Wie bieten gebogene Titanelemente mit 45°- und 90°-Winkeln, nahtlos oder geschweißt, an. Alle unsere Produkte werden gemäß ASTM/ASME-Standards, ANSI B16.9-Normen hergestellt und stimmen mit der Richtlinie über Druckgeräte – ASME und MSS SP-43 – überein.
GEBOGENE ELEMENTE UND L-STÜCKE AUS TITAN |
|
| Typ | 90° & 45° nahtlos oder geschweißt |
| Standards | ASTM B363 – ASME SB363 ASME B16.25 ASME B16.28 MSS SP-43 |
| Maße | Innendurchmesser: 1/2“ – 24″ (21.34-609.5mm) Dicke: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Wir bieten Produkt- und Materialberatung an. Lassen Sie uns wissen, wenn Sie Hilfe benötigen!
Haben Sie Fragen? Wir haben die Antworten!
GEBOGENE TITANELEMENTE |
|||
| NPS | Außendurchmesser | 90° LR (A) | 45° LR (B) |
| 1/2 Zoll | 21.3 | 38 | 16 |
| 3/4 Zoll | 26.7 | 38 | 19 |
| 1 Zoll | 33.4 | 38 | 22 |
| 1 1/4 Zoll | 42.2 | 48 | 25 |
| 1 1/2 Zoll | 48.3 | 57 | 29 |
| 2 Zoll | 60.3 | 76 | 35 |
| 2 1/2 Zoll | 73.0 | 95 | 44 |
| 3 Zoll | 88.9 | 114 | 51 |
| 3 1/2 Zoll | 101.6 | 133 | 57 |
| 4 Zoll | 114.3 | 152 | 64 |
| 5 Zoll | 141.3 | 190 | 79 |
| 6 Zoll | 168.0 | 229 | 95 |
| 8 Zoll | 219.1 | 305 | 127 |
| 10 Zoll | 273.0 | 381 | 159 |
| 12 Zoll | 323.8 | 457 | 190 |
| 14 Zoll | 355.6 | 533 | 222 |
| 16 Zoll | 406.40 | 610 | 254 |
| 18 Zoll | 457 | 686 | 286 |
| 20 Zoll | 508 | 762 | 318 |
| 22 Zoll | 559 | 838 | 343 |
| 24 Zoll | 610 | 914 | 381 |
