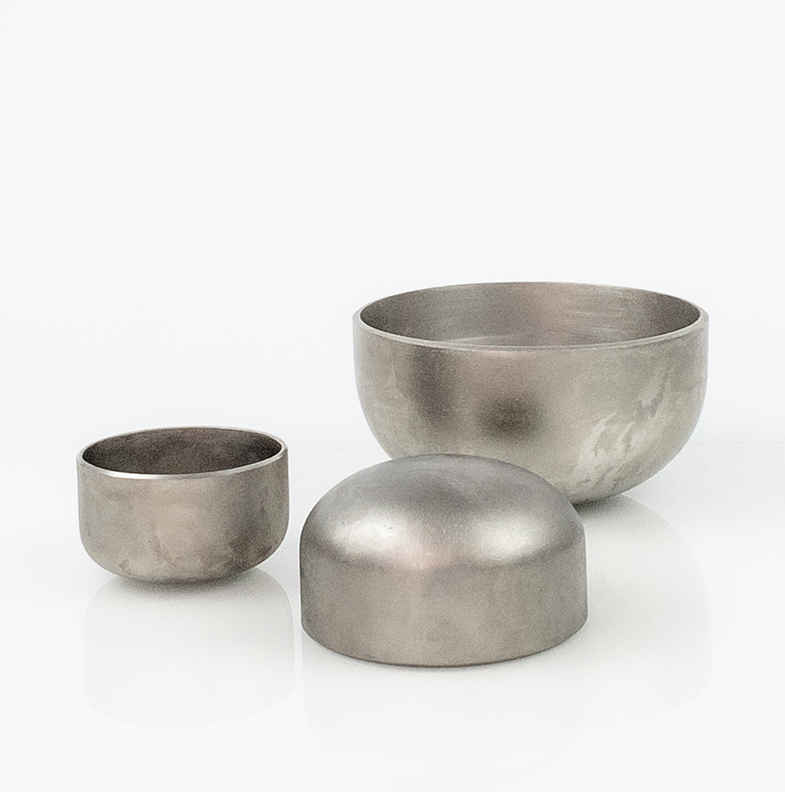

TITAN-ABSCHLUSSKAPPEN
Rohrabschlusskappen fungieren als Anschlussstück zum Verschluss der Enden von hydraulischen oder pneumatischen Rohren oder Röhren oder können an einem Schiff oder einem Container am Boden angebracht werden. Sie werden verwendet, um den Durchfluss zu trennen und Rohröffnungen oder Container in unter Druck gesetzter Umgebung wasserdicht abzuschließen. Ihre Form ist besonders wichtig, da die Wölbung der Kappe eine gleichmäßige Verteilung der Belastungen am Ende des Rohres ermöglicht. Im Gegensatz dazu ermöglichen es flache Endkappen, dass sich Druck und Belastung entlang der Schweißkanten ansammelt.
Unsere Titan-Endkappen besitzen zahlreiche Formen: flach, kegelförmig, elliptisch oder scheibenförmig, Diffusionsendkappen sowie gerade verschweißt und mit verschiedenen Wölbungsformen.
Verwendung von Titan-Abschlusskappen
- flache Abschlusskappen werden verwendet, um die Verbindung vor Wasser und anderen Stoffen mit neutralem Druck im System zu schließen.
- kegelförmige Abschlusskappen werden bei Behältnissen mit niedrigem oder keinem Druck verwendet, wobei ihre kegelförmige Form eine einfache Flüssigkeitsentnahme aus dem Tank / Behältnis ermöglicht.
- ellipsenförmige Abschlusskappen haben gute mechanische Eigenschaften und werden deshalb in Hochdruckbehältnissen verwendet. Sie sind mit großen oder kleineren Wölbungen erhältlich.
Alle unsere Titan-Abschlusskappen sind zertifiziert und entsprechen den ASTM- und MS SP-43-Spezifikationen.
TITAN-ABSCHLUSSKAPPEN |
|
| Standards | ASTM B363 – ASME SB363 ASME B16.25 ASME B16.28 MSS SP-43 |
| Maße | Außendurchmesser: 1/2 Zoll – 24 Zoll (21.34-609.5mm) Dicke: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Wir bieten Produkt- und Materialberatung an. Lassen Sie uns wissen, wenn Sie Hilfe benötigen!
Haben Sie Fragen? Wir haben die Antworten!
| NPS | Außendurchmesser | A (mm) |
| 1/2 Zoll | 21.3 | 25 |
| 3/4 Zoll | 26.7 | 25 |
| 1 Zoll | 33.4 | 38 |
| 1 1/4 Zoll | 42.2 | 38 |
| 1 1/2 Zoll | 48.3 | 38 |
| 2 Zoll | 60.3 | 38 |
| 2 1/2 Zoll | 73.0 | 38 |
| 3 Zoll | 88.9 | 51 |
| 3 1/2 Zoll | 101.6 | 64 |
| 4 Zoll | 114.3 | 64 |
| 5 Zoll | 141.3 | 76 |
| 6 Zoll | 168.0 | 89 |
| 8 Zoll | 219.1 | 102 |
| 10 Zoll | 273.0 | 127 |
| 12 Zoll | 323.8 | 152 |
| 14 Zoll | 355.6 | 165 |
| 16 Zoll | 406.40 | 178 |
| 18 Zoll | 457 | 203 |
| 20 Zoll | 508 | 229 |
| 22 Zoll | 559 | 254 |
| 24 Zoll | 610 | 267 |
