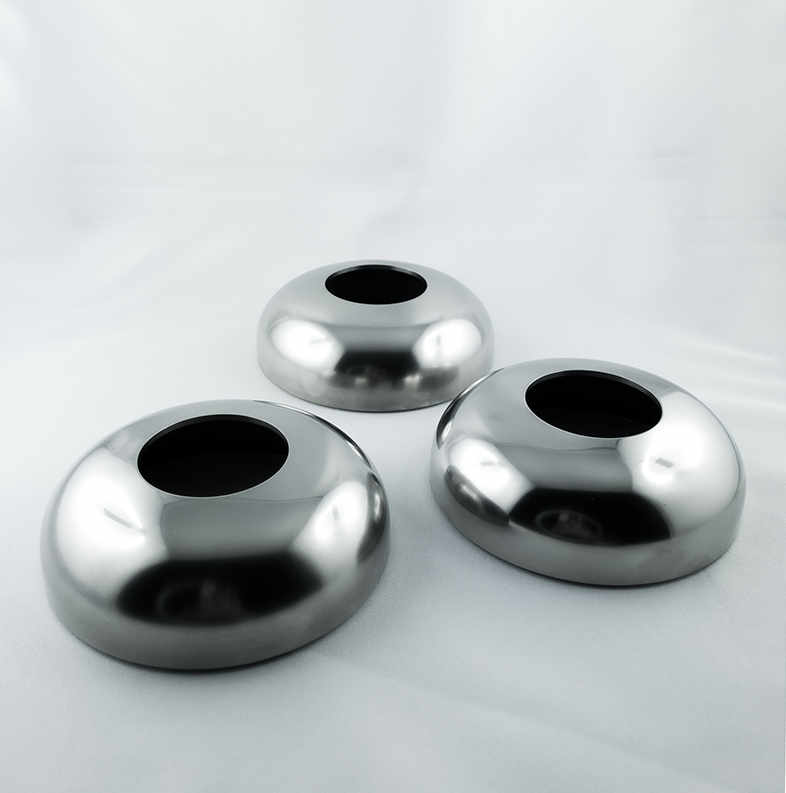

TITANOVÉ UZÁVĚRY
Titanové uzávěry trubek slouží k uzavření konců hydraulického nebo pneumatického potrubí nebo jsou aplikovány na dně nádoby. Jejich tvar je velmi důležitý, protože kupole víčka umožňuje správné rozložení napětí (tlaku) kumulovaného na konci potrubí. Naopak, ploché koncové uzávěry umožňují, aby se tlak a napětí shromažďovaly podél svařovaných hran.
Nabízíme titanové uzávěry mnoha tvarů: ploché, kónické, elipsoidní nebo diskové, difúzní a svařované.
Použití
- ploché koncovky se používají k uzavření připojení vody nebo jiných médií s neutrálním tlakem,
- kónické koncovky se používají v nízkotlakých nebo beztlakových nádobách nebo systémech a jejich kónický tvar umožňuje snadné odstranění kapaliny z nádrže nebo nádoby,
- elipsoidní koncovky mají dobré mechanické vlastnosti, proto se používají ve vysokotlakých nádobách. Nabízíme koncovky s většími nebo menšími kopulemi.
Titanové uzávěry jsou v souladu se směrnicí o tlakových zařízeních – ASME a MSS SP-43.
TITANOVÉ UZÁVĚRY |
|
| normy | ASTM B363 – ASME SB363 ASME B16.25 ASME B16.28 MSS SP-43 |
| rozměry | vnější průměr: 1/2“ – 24″ (21.34-609.5mm) tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Nabízíme profesionální technickou podporu
Máte otázky? My máme odpovědi!
| NPS | Vnější průměr | A (mm) |
| 1/2″ | 21.3 | 25 |
| 3/4″ | 26.7 | 25 |
| 1″ | 33.4 | 38 |
| 1 1/4″ | 42.2 | 38 |
| 1 1/2″ | 48.3 | 38 |
| 2″ | 60.3 | 38 |
| 2 1/2″ | 73.0 | 38 |
| 3″ | 88.9 | 51 |
| 3 1/2″ | 101.6 | 64 |
| 4″ | 114.3 | 64 |
| 5″ | 141.3 | 76 |
| 6″ | 168.0 | 89 |
| 8″ | 219.1 | 102 |
| 10″ | 273.0 | 127 |
| 12″ | 323.8 | 152 |
| 14″ | 355.6 | 165 |
| 16″ | 406.40 | 178 |
| 18″ | 457 | 203 |
| 20″ | 508 | 229 |
| 22″ | 559 | 254 |
| 24″ | 610 | 267 |
