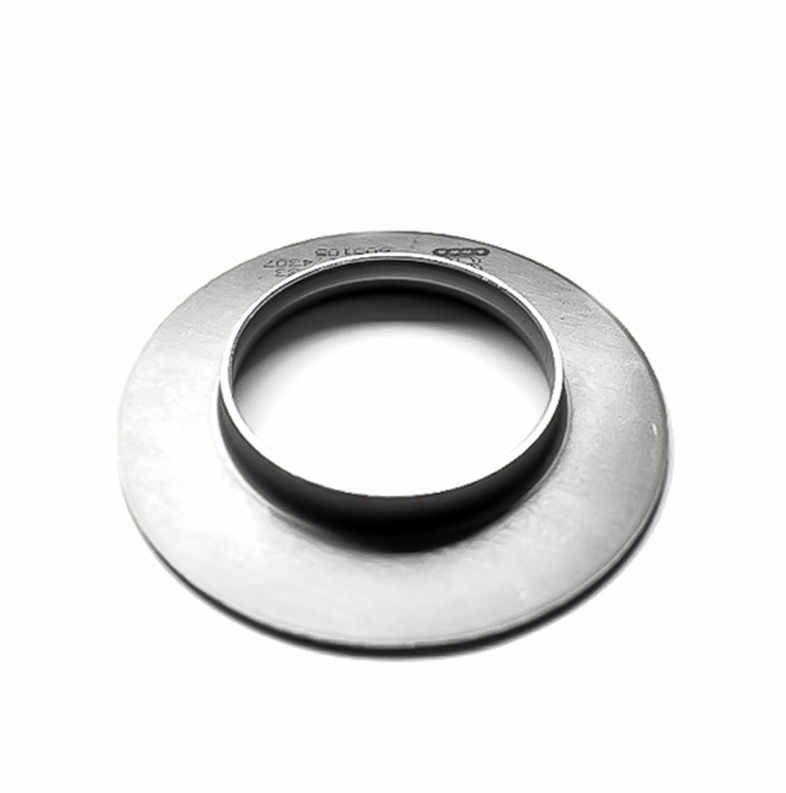

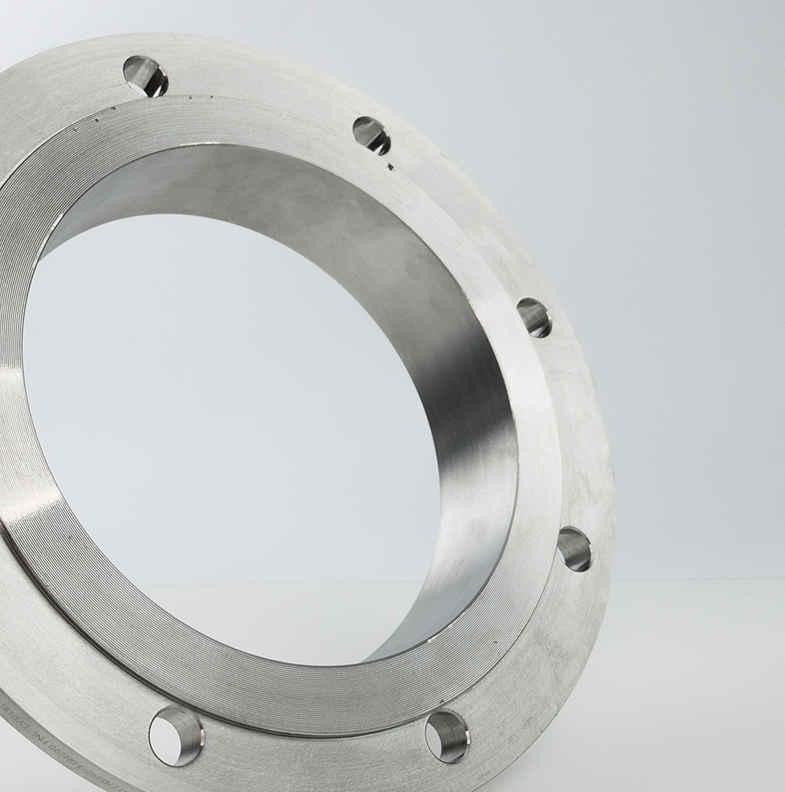

niklové příruby

NIKLOVÉ PŘÍRUBY

Potrubní manžety (příruby) jsou montážní prvky používané pro spojení jednotlivých trubek v potrubním systému, ventilů a dalších součástí, jako jsou čerpadla nebo vypouštěcí zařízení.

Přírubové připojení je populárním, levným a snadno instalovatelným způsobem spojování a rozšiřování potrubních systémů. Existují různé typy niklových manžet a niklových přírub, jako jsou hrdelní příruby a slepé a závitové manžety. K potrubí o velkém průměru se používají volné příruby.



Nejběžnější použití niklových přírub

Niklové spojovací manžety se obvykle svařují, zatímco příruby se vyrábějí spojením dvou lemů dohromady, aby se vytvořilo jednoduché a levné těsnění.

Příruby se používají k vytváření rozsáhlých a rozvinutých potrubních systémů, používaných ve vodárnách, plynovodech a kanalizacích nebo v jiných průmyslových zařízeních.

Dodáváme niklové manžety a příruby, bezešvé a svařované, krátké nebo dlouhé, v libovolném rozměru nebo velikosti. Všechny naše manžety a příruby jsou vyrobeny dle normy ASTM a jsou v souladu se směrnicí o tlakových zařízeních – ASME a MSS SP-43.



NIKLOVÉ PŘÍRUBY

druh bezešvé a svařované
MSS-A; MSS-B; MSS-C
krátké nebo dlouhé
normy ASTM B366 – ASME SB366
ASME B16.9
ASME B16.25
ASME B16.28
MSS SP-43
rozměry vnější průměr: 1/2” – 24″ (21.34-609.5mm)
tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm)



Nabízíme profesionální technickou podporu

Máte otázky? My máme odpovědi!

niklové manžety a příruby



NPS Vnější průměr A (mm) R (mm) B (mm)
Min Max Dlouhá Krátká
1/2″ 20.5 22.8 76 51 3 35
3/4″ 25.9 28.1 76 51 3 43
1″ 32.6 35.0 102 51 3 51
1 1/4″ 41.4 43.6 102 51 5 64
1 1/2″ 47.5 49.9 102 51 6 74
2″ 59.5 62.4 152 64 8 92
2 1/2″ 72.2 75.3 152 64 8 105
3″ 88.1 91.3 152 64 10 127
3 1/2″ 100.8 104 152 76 10 140
4″ 113.5 116.7 152 76 11 157
5″ 140.5 144.3 203 76 11 186
6″ 167.5 171.3 203 89 13 216
8″ 218.3 222.1 203 102 13 270
10″ 272.3 277.2 254 127 13 324
12″ 323.1 328 254 152 13 381
14″ 354.8 359.9 305 152 13 413
16″ 405.6 411 305 152 13 470
18″ 456 462 305 152 13 533
20″ 507 514 305 152 13 584
22″ 558 565 305 152 13 641
24″ 609 616 305 152 13 692
