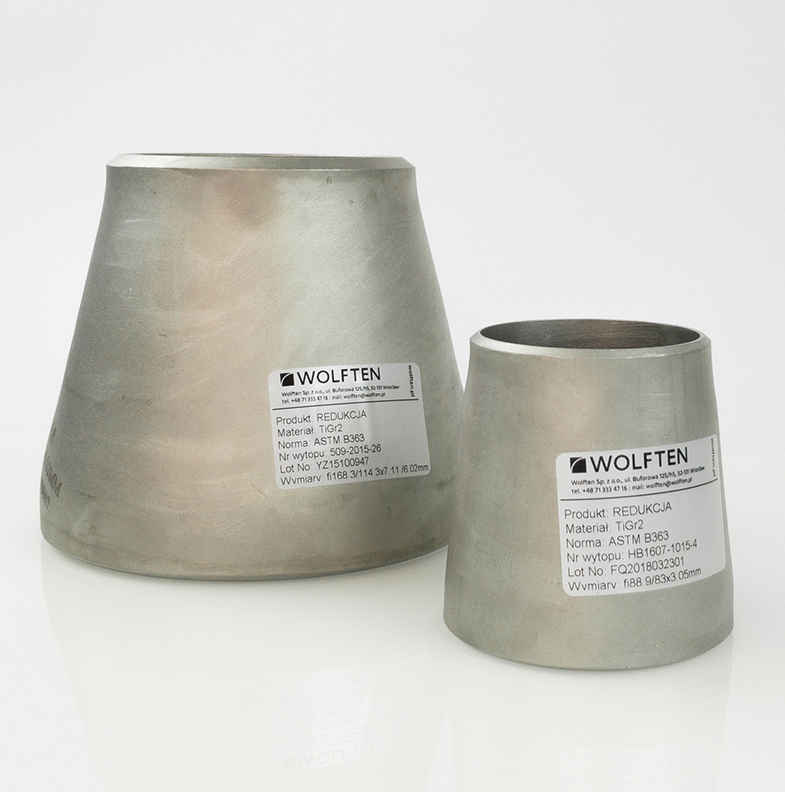

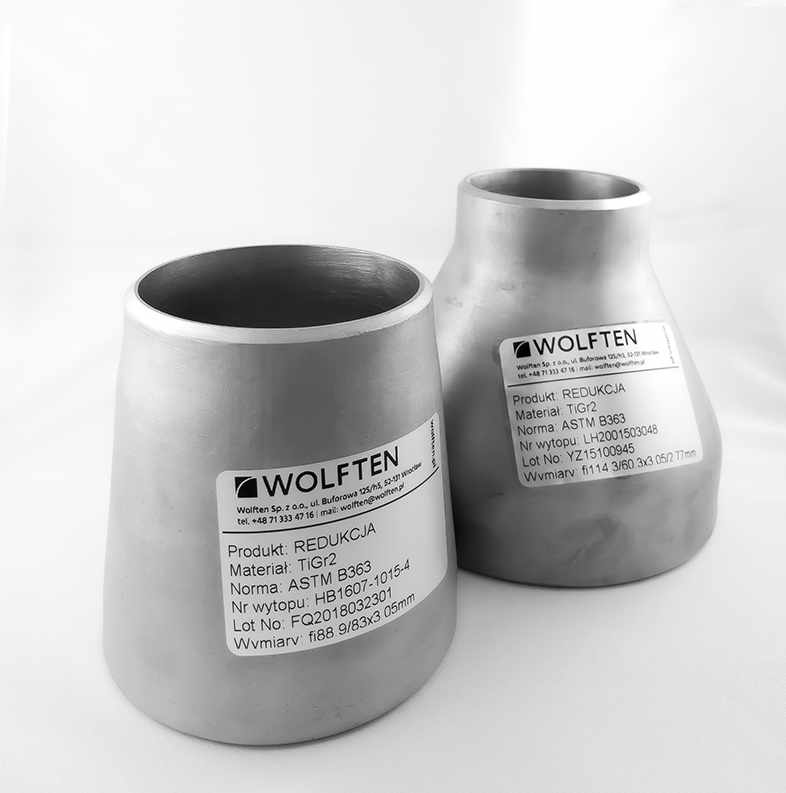

TITANOVÉ REDUKCE
Redukce (reduktor) je trubkový prvek, který se používá ke změně (redukci) velikosti potrubí, slouží jako přechod ze silné trubky na úzkou a naopak a umožňuje splnění požadavků na průtok systému.
Používají se v zařízeních pro dálkové vytápění pro plynové nebo kapalné aplikace. Najdete je v chemických továrnách, elektrárnách, ve stavebnictví, automobilovém a těžebním průmyslu. Nabízíme oba typy titanových reduktorů: koncentrické (symetrické) a excentrické (asymetrické), bezešvé a svařované, ve všech třídách titanu a ve všech velikostech a rozměrech. Zajišťujeme rychlé dodání produktů.
Všechny naše titanové redukce jsou vyráběny v souladu s normami ASTM/ASME, ANSI B16.9 a jsou v souladu se směrnicí o tlakových zařízeních – ASME a MSS SP-43.
TITANOVÉ REDUKCE |
|
| druh | symetrické a asymetrické bezešvé a svařované |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 MSS SP-43 |
| rozměry | vnější průměr: 1/2“ – 24″ (21.34-609.5mm) tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Nabízíme profesionální technickou podporu
Máte otázky? My máme odpovědi!
| Rozměry potrubí | Vnější průměr | Center-to-End | ||
| větší koncovka | menší koncovka | větší koncovka | menší koncovka | |
| 3/4″ | 3/8″ 1/2″ |
26.7 | 17.3 21.3 |
38 |
| 1″ | 1/2″ 3/4″ |
33.4 | 21.3 26.7 |
51 |
| 1 1/4″ | 1/2″
3/4″ 1″ |
42.2 | 21.3 26.7 33.4 |
51 |
| 1 1/2″ | 1/2″ 3/4″ 1″ 1 1/4″ |
48.3 | 21.3 26.7 33.4 42.2 |
64 |
| 2″ | 3/4″ 1″ 1 1/4″ 1 1/2″ |
60.3 | 26.7 33.4 42.2 48.3 |
76 |
| 2 1/2″ | 1″
1 1/4″ 1 1/2″ 2″ |
73.0 | 33.4 42.2 48.3 60.3 |
89 |
| 3″ | 1 1/4″
1 1/2″ 2″ 2 1/2″ |
88.9 | 42.2 48.3 60.3 73.0 |
89 |
| 3 1/2″ | 1 1/2″ 2″ 2 1/2″ 3″ |
101.6 | 48.3 60.3 73.0 88.9 |
102 |
| 4″ | 1 1/2″ 2″ 2 1/2″ 3″ 3 1/2″ |
114.3 | 48.3
60.3 73.0 88.9 101.6 |
102 |
| 5″ | 2″ 2 1/2″ 3″ 3 1/2″ 4″ |
141.3 | 60.3
73.0 88.9 101.6 114.30 |
127 |
| 6″ | 2 1/2″ 3″ 3 1/2″ 4″ 5″ |
168.0 | 73.0 88.9 101.6 114.3 141.3 |
140 |
| 8″ | 3 1/2″ 4″ 5″ 6″ |
219.1 | 88.9 101.6 114.3 141.3 168.3 |
152 |
| 10″ | 4″ 5″ 6″ 8″ |
273 | 101.6 114.3 141.3 168.3 219.1 |
178 |
| 12″ | 5″ 6″ 8″ 10″ |
323.8 | 114.3 141.3 168.3 219.1 273.0 |
203 |
| 14″ | 6″ 8″ 10″ 12″ |
355.6 | 141.3 168.3 219.1 273.0 323.8 |
330 |
| 16″ | 8″ 10″ 12″ 14″ |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
356 |
| 18″ | 8″
10″ 12″ 14″ 16″ |
457 | 219.1 273.0 323.8 355.6 406.4 |
381 |
| 20″ | 8″ 10″ 12″ 14″ 16″ 18″ |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
508 |
| 22″ | 10″ 12″ 14″ 16″ 18″ 20″ |
559.0 | 273.0
323.8 355.6 406.4 457.0 508.0 |
508 |
| 24″ | 10″ 12″ 14″ 16″ 18″ 20″ 22″ |
610.0 | 273.0
323.8 355.6 406.4 457.0 508.0 559.0 |
508 |
