TITANOVÉ FITINKY / TVAROVKY / ODBOČKY

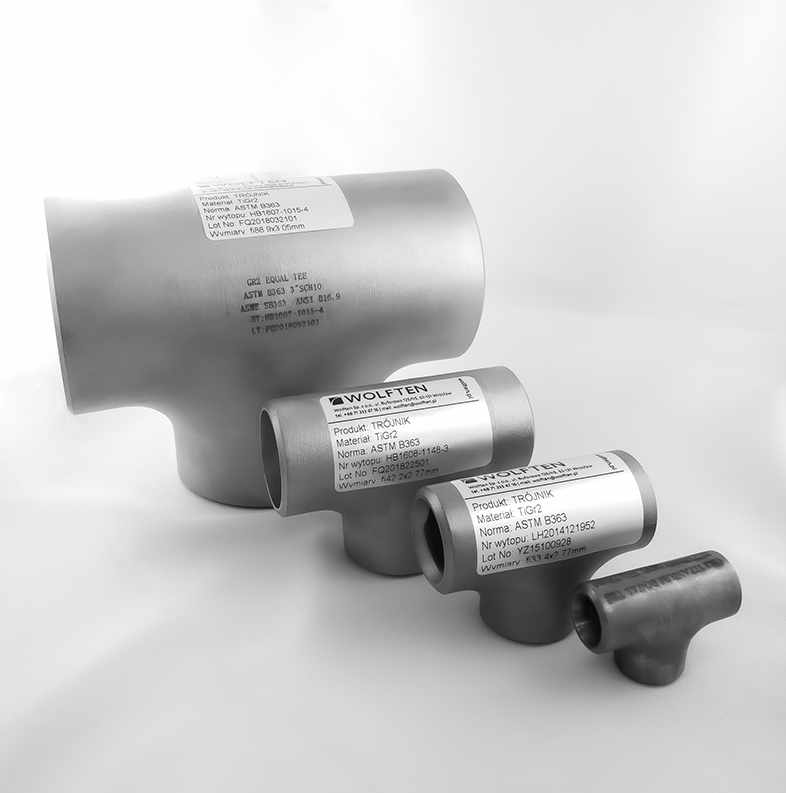

Nabízíme potrubní tvarovky (titanové fitinky) ve tvaru T s bočním výtokem, které jsou velmi běžné v potrubních systémech. T-kusy mají dvě připojení k hlavnímu potrubí a odbočku s trubkou na jedné straně, pod požadovaným úhlem. Používají se jako adaptéry pro manipulaci směru, spojování trubek a napojování zařízení, přístrojů a armatur v potrubních systémech.
Naše nabídka obsahuje rovné titanové tvarovky, bezešvé a svařované. Všechny titanové tvarovky jsou vyráběny v souladu s normami ASTM/ASME, ANSI B16.9 a jsou v souladu se směrnicí o tlakových zařízeních ASME a MSS SP-43.
ROVNÉ TITANOVÉ FITINKY (TVAROVKY) |
|
| druh | bezešvé nebo svařované |
| normy | ASTM B363 – ASME SB363 ASME B16.9 MSS SP-43 |
| rozměry | vnější průměr: 1/2“ – 24″ (21.34-609.5mm) tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Nabízíme profesionální technickou podporu
Máte otázky? My máme odpovědi!
| NPS | Vnější průměr | Připojení (A) | Připojení (B) |
| 1/2″ | 21.3 | 25 | 25 |
| 3/4″ | 26.7 | 29 | 29 |
| 1″ | 33.4 | 38 | 38 |
| 1 1/4″ | 42.2 | 48 | 48 |
| 1 1/2″ | 48.3 | 57 | 57 |
| 2″ | 60.3 | 64 | 64 |
| 2 1/2″ | 73.0 | 76 | 76 |
| 3″ | 88.9 | 86 | 86 |
| 3 1/2″ | 101.6 | 95 | 95 |
| 4″ | 114.3 | 105 | 105 |
| 5″ | 141.3 | 124 | 124 |
| 6″ | 168.0 | 143 | 143 |
| 8″ | 219.1 | 178 | 178 |
| 10″ | 273.0 | 216 | 216 |
| 12″ | 323.8 | 254 | 254 |
| 14″ | 355.6 | 279 | 279 |
| 16″ | 406.40 | 305 | 305 |
| 18″ | 457 | 343 | 343 |
| 20″ | 508 | 381 | 381 |
| 22″ | 559 | 419 | 419 |
| 24″ | 610 | 432 | 432 |
TITANOVÉ TVAROVKY REDUKČNÍ |
|
| druh | titanové fitinky bezešvé nebo svařované |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 MSS SP-43 |
| rozměry | vnější průměr: 1/2“ – 24″ (21.34-609.5mm) tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
| Rozměry potrubí | Vnější průměr | Center-to-End | |||
| větší koncovka | menší koncovka | větší konec | menší koncovka | Run (C) | Outlet (M) |
| 1/2″ | 1/4″ 3/8″ |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4″ | 3/8″ 1/2″ |
26.7 | 17.3 21.3 |
29 | 29 |
| 1″ | 1/2″ 3/4″ |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4″ | 1/2″
3/4″ 1″ |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2″ | 1/2″ 3/4″ 1″ 1 1/4″ |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2″ | 3/4″ 1″ 1 1/4″ 1 1/2″ |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44
51 57 60 |
| 2 1/2″ | 1″
1 1/4″ 1 1/2″ 2″ |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57
64 67 70 |
| 3″ | 1 1/4″ 1 1/2″ 2″ 2 1/2″ |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70
73 76 83 |
| 3 1/2″ | 1 1/2″ 2″ 2 1/2″ 3″ |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4″ | 1 1/2″ 2″ 2 1/2″ 3″ 3 1/2″ |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5″ | 2″ 2 1/2″ 3″ 3 1/2″ 4″ |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6″ | 2 1/2″ 3″ 3 1/2″ 4″ 5″ |
168.0 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8″ | 3 1/2″ 4″ 5″ 6″ |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10″ | 4″ 5″ 6″ 8″ |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12″ | 5″ 6″ 8″ 10″ |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14″ | 6″ 8″ 10″ 12″ |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16″ | 6″ 8″ 10″ 12″ 14″ |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18″ | 8″ 10″ 12″ 14″ 16″ |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20″ | 8″ 10″ 12″ 16″ 14″ 18″ |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22″ | 10″ 12″ 16″ 14″ 18″ 20″ |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24″ | 10″ 12″ 16″ 14″ 18″ 20″ 22″ |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
