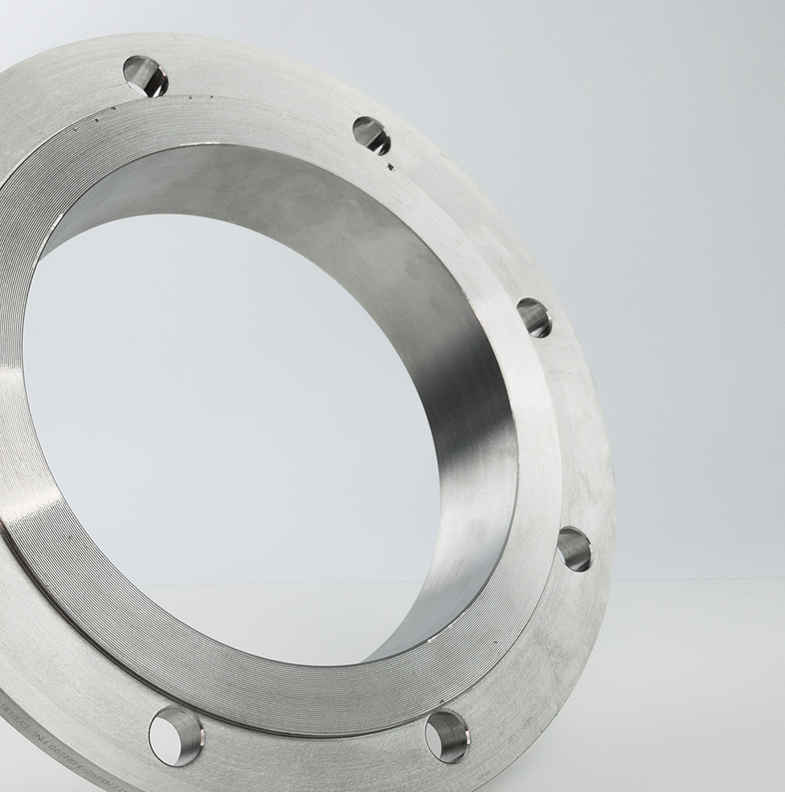

TITANOVÉ PŘÍRUBY
Potrubní manžety, také nazývané příruby, slouží pro spojení potrubí, ventilů a dalších zařízení k vytvoření potrubního systému. Patří k tzv. rozebíratelným spojům, zejména při výměně části potrubí nebo zařízení.
Tento typ připojení (přírubové připojení) je nejpopulárnějším, nejpohodlnějším a nejlevnějším způsobem připojení a rozšíření potrubního systému. Používá se také k připojení flexi hadic.
Nabízíme různé typy přírub a límců: svařované s krkem, slepé a závitové. Pro potrubí s velkým průměrem lze použít volnou přírubu. Volba správné příruby by měla být pečlivě zvážena s ohledem na tlak použitý v systému a na průměr potrubí.
Použití titanových přírub
Spojovací příruby se obvykle svařují, zatímco přírubové spoje se vyrábějí spojením dvou lemů k sobě. Takové připojení je jednoduché, levné a poskytuje těsné utěsnění, aniž by bylo nutné závitovat. Jsou běžné ve všech potrubních systémech; používají se ve vodovodech, plynovodech a kanalizacích.
Dodáváme titanové manžety a příruby, bezešvé a svařované, krátké nebo dlouhé, v libovolném rozměru. Všechny naše titanové příruby jsou vyrobeny v souladu s normami ASTM a vyhovují směrnici o tlakových zařízeních – ASME a MSS SP-43.
TITANOVÉ PŘÍRUBY |
|

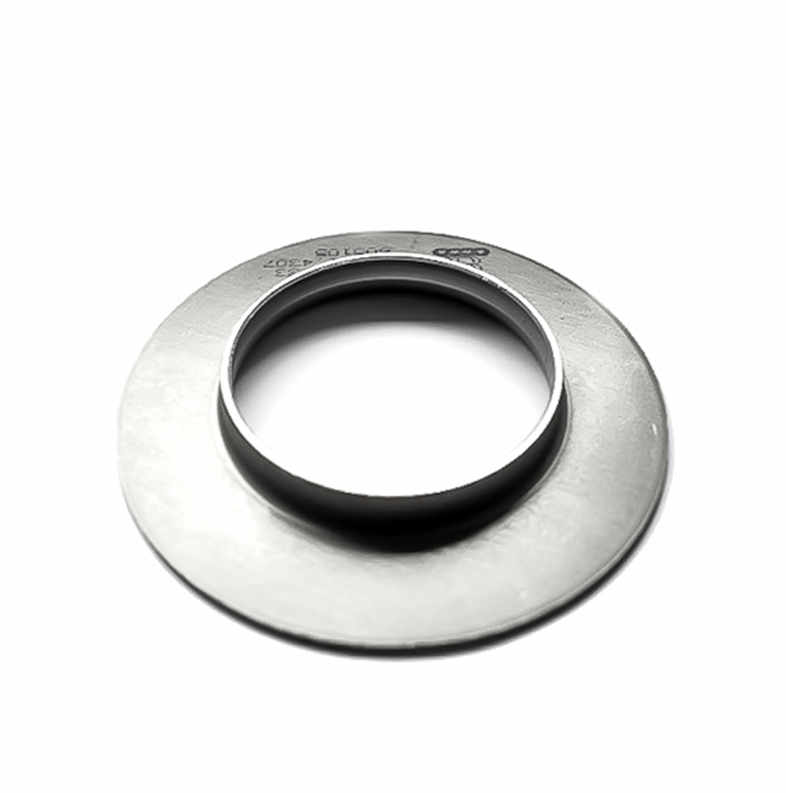

| druh | bezešvé a svařované MSS-A; MSS-B; MSS-C krátké nebo dlouhé |
| normy | ASTM B363 – ASME SB363 ASME B16.9 ASME B16.25 ASME B16.28 MSS SP-43 |
| rozměry | vnější průměr: 1/2“ – 24″ (21.34-609.5mm) tloušťka stěn: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS) (1.65-59.51mm) |
Nabízíme profesionální technickou podporu
Máte otázky? My máme odpovědi!
| NPS | Vnější průměr | A (mm) | R (mm) | B (mm) | |||
| Mix | Max | Dlouhá | Krátká | ||||
| 1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 | |
| 3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 | |
| 1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 | |
| 1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 | |
| 1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 | |
| 2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 | |
| 2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 | |
| 3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 | |
| 3 1/2″ | 100.8 | 104 | 152 | 76 | 10 | 140 | |
| 4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 | |
| 5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 | |
| 6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 | |
| 8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 | |
| 10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 | |
| 12″ | 323.1 | 328 | 254 | 152 | 13 | 381 | |
| 14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 | |
| 16″ | 405.6 | 411 | 305 | 152 | 13 | 470 | |
| 18″ | 456 | 462 | 305 | 152 | 13 | 533 | |
| 20″ | 507 | 514 | 305 | 152 | 13 | 584 | |
| 22″ | 558 | 565 | 305 | 152 | 13 | 641 | |
| 24″ | 609 | 616 | 305 | 152 | 13 | 692 | |
