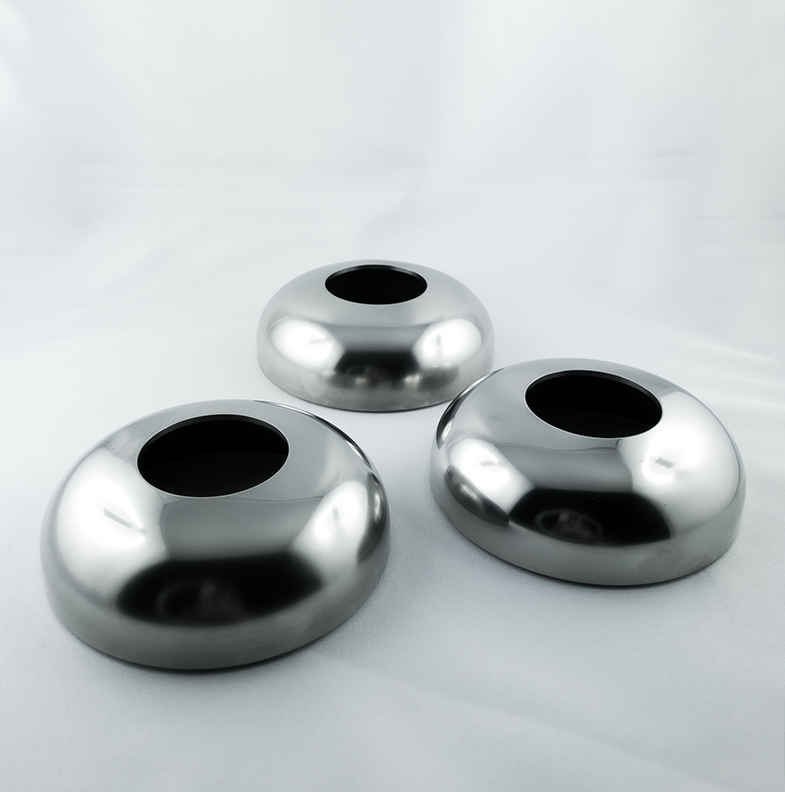

титановые заглушки

ТИТАНОВЫЕ ЗАГЛУШКИ

Заглушки служат прежде всего для закрытие отверстий. Они могут быть элементами котлов или резервуаров, установленными в их нижней части. Заглушки используются для закрытия концов труб и резервуаров, подверженных внутреннему давлению. Их форма является очень важным моментом, так как выпуклость заглушки позволяет правильно распределять напряжение на концах трубопроводов под давлением, в отличие от плоской заглушки, где будет большое напряжение вдоль края сварки. Заглушки представленны в широком диапазоне форм и размеров: плоские, конические, эллипсоидальные или дисковые, корзинные, сферические и полусферические, заглушающие и диффузные, плоские или с небольшими выпуклостями.

Титан Grade 1 Титан Grade 2 Титан Grade 3 Титан Grade 4 Титан Grade 5

Титановые заглушки и их применение

  • Плоские заглушки используются для установки трубопроводов, которые передают воду или другие вещества с нейтральным давлением.
  • Конический заглушки предназначены для использования в резервуарах без давления и низкого давления, где удобство удаления жидкости из контейнера зависит от угла наклона конуса.
  • Эллипсоидальная заглушка характеризуется высокой жесткостью, поэтому он используется в резервуарах высокого давления; он может иметь небольшую или большую выпуклость.

Все титановые заглушки, которые мы предлагаем, изготовлены в соответствии со стандартом ASTM и стандартами для применения под давлением – ASME и MSS SP-43.



ТИТАНОВЫЕ ЗАГЛУШКИ

стандарты ASTM B363 – ASME SB363
ASME B16.25
ASME B16.28
MSS SP-43
размер наружный диаметр: 1/2” – 24″ (21.34-609.5mm)
толщина стенок: sch 5S, 10S, 40S (STD), 80S (XS), 160S (XXS)
(1.65-59.51mm)

Мы предлагаем профессиональную техническую консультацию

У вас есть вопросы? У нас есть ответы!

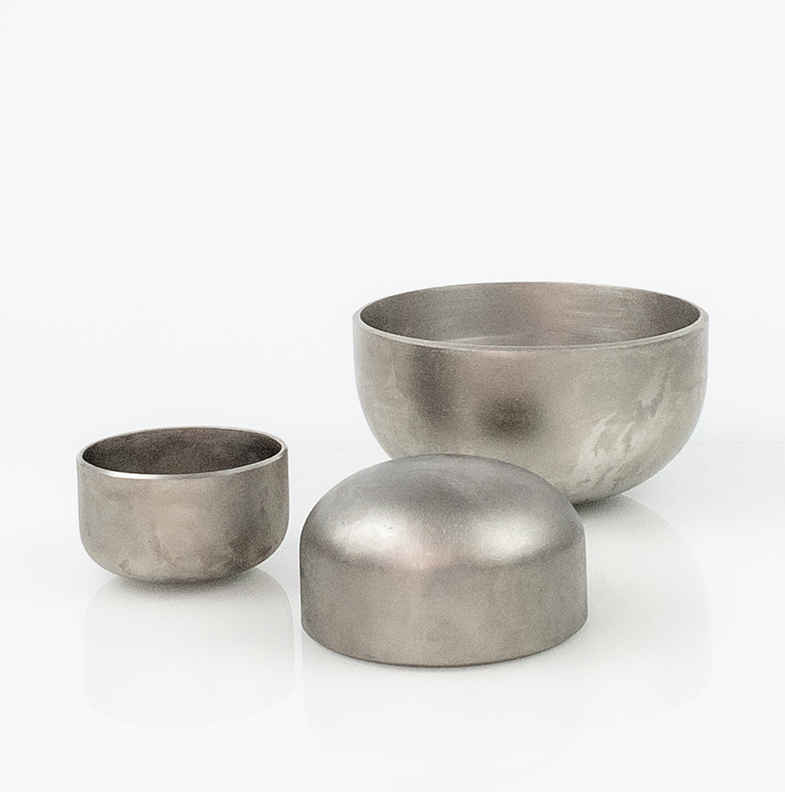

dennice tytanowe



NPS наружный диаметр A (mm)
1/2″ 21.3 25
3/4″ 26.7 25
1″ 33.4 38
1 1/4″ 42.2 38
1 1/2″ 48.3 38
2″ 60.3 38
2 1/2″ 73.0 38
3″ 88.9 51
3 1/2″ 101.6 64
4″ 114.3 64
5″ 141.3 76
6″ 168.0 89
8″ 219.1 102
10″ 273.0 127
12″ 323.8 152
14″ 355.6 165
16″ 406.40 178
18″ 457 203
20″ 508 229
22″ 559 254
24″ 610 267
